SOREL Temperaturregler

Intelligente Temperatur- und Pumpenregelung mit dem SOREL TDC Smart Basic

Unsere Heizmodule sind optional mit dem intelligenten Temperaturdifferenzregler SOREL TDC Smart Basic erhältlich. Der Regler überwacht kontinuierlich die relevanten Temperaturen innerhalb der Heizungsanlage und steuert die Umwälzpumpe abhängig vom aktuellen Betriebszustand.

Dabei wird die Wärmeübertragung zwischen Heizmodul und Pufferspeicher gezielt geregelt. Die Pumpe läuft nur dann, wenn die festgelegten Einschaltbedingungen erfüllt sind und eine sinnvolle Wärmeübertragung stattfinden kann. Werden die eingestellten Temperaturen oder Temperaturdifferenzen erreicht, kann die Pumpenleistung reduziert oder die Umwälzpumpe vollständig abgeschaltet werden.

• Automatische Anpassung an unterschiedliche Heizleistungen

  Je nach Ausführung kann das Heizmodul mit Heizstäben unterschiedlicher elektrischer Leistung betrieben werden. Ein leistungsstärkerer Heizstab erzeugt innerhalb derselben Zeit eine größere Wärmemenge und benötigt daher einen entsprechend angepassten Volumenstrom.
  Der SOREL-Regler berücksichtigt die gemessenen Temperaturen und kann die Drehzahl einer kompatiblen PWM-Hocheffizienzpumpe entsprechend anpassen. Dadurch wird der Volumenstrom so geregelt, dass die erzeugte Wärme sicher und kontrolliert vom Heizmodul zum Pufferspeicher transportiert wird.
  Die elektrische Leistung des Heizstabes selbst wird dabei nicht stufenlos verändert. Die Regelung beeinflusst vielmehr die Wärmeabfuhr über die Pumpendrehzahl. Auf diese Weise kann die Anlage an unterschiedliche Heizstufen, Solltemperaturen und gewünschte Temperaturdifferenzen angepasst werden.
  Abhängig von der Anlagenkonfiguration kann beispielsweise eine definierte Temperatur am Ausgang des Heizmoduls oder eine gewünschte Temperaturdifferenz zwischen Vorlauf und Rücklauf angestrebt werden. Die Pumpendrehzahl wird dabei nur so weit erhöht, wie es für einen sicheren und effizienten Wärmetransport erforderlich ist.

• Kontrollierte Beladung des Pufferspeichers

  Eine zu hohe Pumpendrehzahl kann zu unnötig großen Volumenströmen und einer stärkeren Durchmischung des Pufferspeichers führen. Dadurch können die vorhandenen Temperaturschichten beeinträchtigt werden.
  Der Regler ermöglicht deshalb einen möglichst ruhigen und bedarfsgerechten Pumpenbetrieb. Die Umwälzpumpe arbeitet mit einer technisch sinnvollen Mindest- beziehungsweise Solldrehzahl und fördert nur den tatsächlich benötigten Volumenstrom.
  Dies unterstützt eine kontrollierte Beladung des Pufferspeichers und trägt dazu bei, die Temperaturschichtung möglichst lange zu erhalten. Warmes Wasser kann gezielt in den oberen Speicherbereich eingebracht werden, während kühlere Speicherzonen weniger stark durchmischt werden.
  Eine stabile Temperaturschichtung bietet mehrere Vorteile:

  • höhere nutzbare Temperaturen im oberen Speicherbereich
  • bessere Ausnutzung des vorhandenen Speichervolumens
  • geringere Durchmischung von warmem und kaltem Speicherwasser
  • längere nutzbare Wärmebereitstellung
  • verbesserte Betriebsbedingungen für nachgeschaltete Heizkreise oder die Trinkwassererwärmung



• Regelung über bis zu drei Temperaturfühler

  Der SOREL TDC Smart Basic verfügt über drei Eingänge für PT1000-Temperaturfühler. Je nach Anlagenaufbau können damit beispielsweise folgende Temperaturen erfasst werden:

  • Temperatur am Ausgang des Heizmoduls
  • Temperatur im oberen oder mittleren Bereich des Pufferspeichers
  • Rücklauftemperatur zum Heizmodul

  Der Regler vergleicht die gemessenen Werte kontinuierlich miteinander. Auf Grundlage der eingestellten Sollwerte und Temperaturdifferenzen kann die Wärmeübertragung automatisch freigegeben, angepasst, begrenzt oder unterbrochen werden.
  Dadurch lässt sich unter anderem verhindern, dass die Umwälzpumpe läuft, obwohl keine ausreichende Temperaturdifferenz vorhanden ist oder der Pufferspeicher die gewünschte Zieltemperatur bereits erreicht hat.

• Drehzahlregelung moderner Hocheffizienzpumpen

  Ein wesentlicher Vorteil des Reglers ist die Möglichkeit, kompatible Hocheffizienzpumpen über ein PWM-Signal drehzahlgeregelt anzusteuern.
  Die Pumpenleistung kann dadurch stufenweise oder modulierend an den tatsächlichen Wärmebedarf angepasst werden. Im Vergleich zu einer ausschließlich ein- und ausgeschalteten Pumpe ermöglicht dies einen deutlich gleichmäßigeren Anlagenbetrieb.
  Die PWM-Drehzahlregelung bietet insbesondere folgende Vorteile:

  • Anpassung des Volumenstroms an die Leistung des eingesetzten Heizstabes
  • Regelung nach gewünschten Solltemperaturen oder Temperaturdifferenzen
  • gleichmäßigerer Wärmetransport
  • geringere Durchmischung des Pufferspeichers
  • Vermeidung unnötig hoher Pumpendrehzahlen
  • reduzierter Stromverbrauch der Umwälzpumpe
  • geringere Fließ- und Strömungsgeräusche
  • weniger häufige Ein- und Ausschaltvorgänge
  • geringere mechanische Belastung der Umwälzpumpe
  • stabilere Betriebsbedingungen innerhalb des Heizmoduls



• Verbesserte Betriebssicherheit

  Durch die kontinuierliche Temperaturüberwachung kann der Regler ungünstige Betriebszustände frühzeitig erkennen und die Wärmeübertragung entsprechend anpassen.
  Eine ausreichende Wärmeabfuhr aus dem Heizmodul ist besonders bei leistungsstarken Heizstäben wichtig. Ein zu geringer Volumenstrom kann zu einem schnellen Temperaturanstieg im Heizmodul führen. Durch die bedarfsgerechte Pumpenansteuerung können starke Temperaturschwankungen, unnötige Schaltzyklen und eine unerwünschte thermische Belastung der Komponenten reduziert werden.
  Die sicherheitsrelevanten Einrichtungen des Heizstabes, insbesondere der Sicherheitstemperaturbegrenzer, bleiben davon unabhängig bestehen. Der SOREL-Regler ergänzt diese Sicherheitseinrichtungen durch eine vorausschauende und kontrollierte Betriebsführung.

• WLAN-Anbindung und Fernüberwachung

  Über die integrierte WLAN-Funktion kann der Regler ohne zusätzliches Gateway mit dem vorhandenen Netzwerk verbunden werden.
  Mit der SOREL Connect App können unter anderem Temperaturen, Betriebszustände und ausgewählte Anlagendaten aus der Ferne kontrolliert werden. Dies erleichtert die Überwachung der Anlage und unterstützt bei der Beurteilung des Betriebsverhaltens.
  Je nach Konfiguration können Unregelmäßigkeiten, ungewöhnliche Temperaturverläufe oder fehlende Wärmeübertragung schneller erkannt werden.
  Übersichtliche Bedienung und Betriebsdatenauswertung

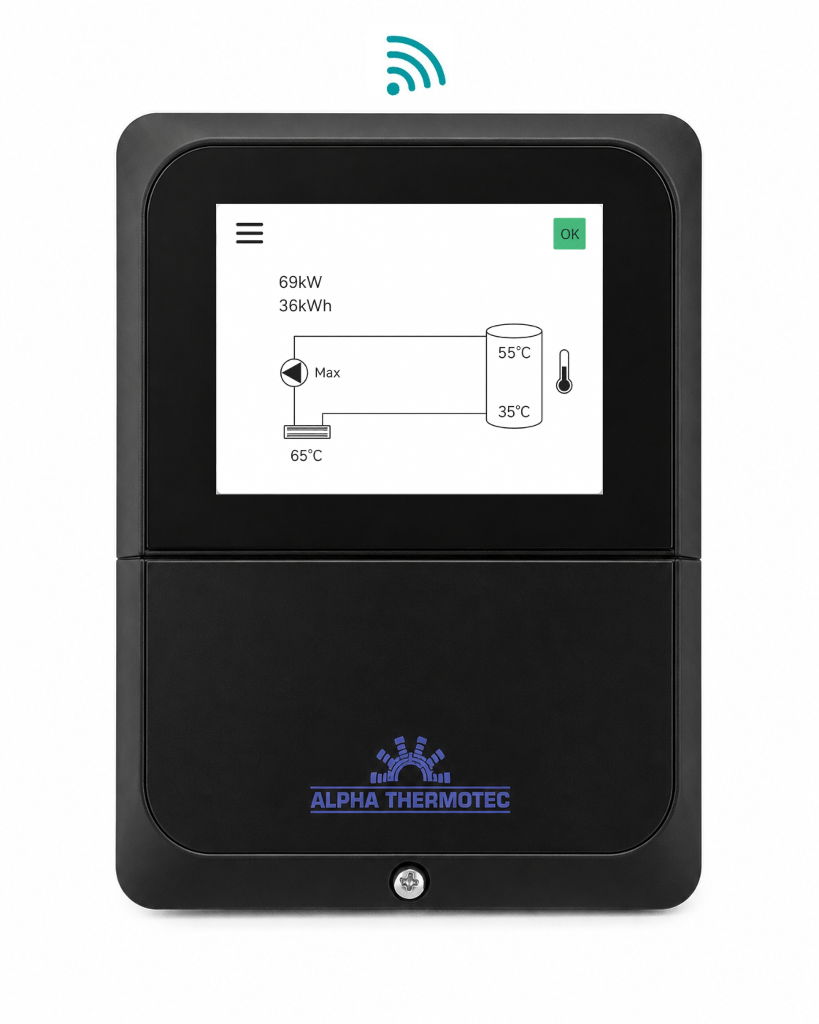

  Das beleuchtete 2,4-Zoll-Touch-Farbdisplay ermöglicht eine übersichtliche und weitgehend selbsterklärende Bedienung. Das mehrsprachige Volltextmenü enthält Hilfetexte, grafische Darstellungen und anschauliche Anlagenübersichten.
  Betriebs- und Temperaturdaten können über einen längeren Zeitraum gespeichert und grafisch dargestellt werden. Dadurch lassen sich Temperaturverläufe, Pumpenlaufzeiten und Betriebszustände nachvollziehen.
  Eine Wärmemengenerfassung beziehungsweise Wärmemengenauswertung ist nur möglich, wenn die dafür erforderlichen Messwerte und gegebenenfalls zusätzliche Sensoren zur Verfügung stehen und die Anlagenkonfiguration diese Funktion unterstützt.

Vorteile der intelligenten Regelung im Überblick

• bedarfsgerechte Steuerung der Umwälzpumpe
• Anpassung des Volumenstroms an unterschiedliche Heizstabl Leistungen
• Regelung nach Solltemperaturen und Temperaturdifferenzen
• Unterstützung von PWM-Hocheffizienzpumpen
• Ansteuerung herkömmlicher 230-V-Umwälzpumpen
• kontrollierte und gleichmäßige Wärmeübertragung
• möglichst schonende Beladung des Pufferspeichers
• Unterstützung einer stabilen Temperaturschichtung
• Reduzierung unnötig hoher Volumenströme
• geringerer Stromverbrauch der Umwälzpumpe
• weniger Pumpenlaufzeiten und Schaltzyklen
• geringere Strömungsgeräusche
• reduzierte mechanische und thermische Belastung der Komponenten
• Überwachung von bis zu drei Temperaturen
• automatische Begrenzung oder Unterbrechung der Wärmeübertragung
• WLAN-Anbindung ohne zusätzliches Gateway
• Fernüberwachung über die SOREL Connect App
• übersichtliches Touch-Farbdisplay
• Speicherung und grafische Darstellung wichtiger Betriebsdaten
• vorkonfigurierte Basissysteme für verschiedene Heizungs-, Solar- und Festbrennstoffanwendungen
