Heizkreissets

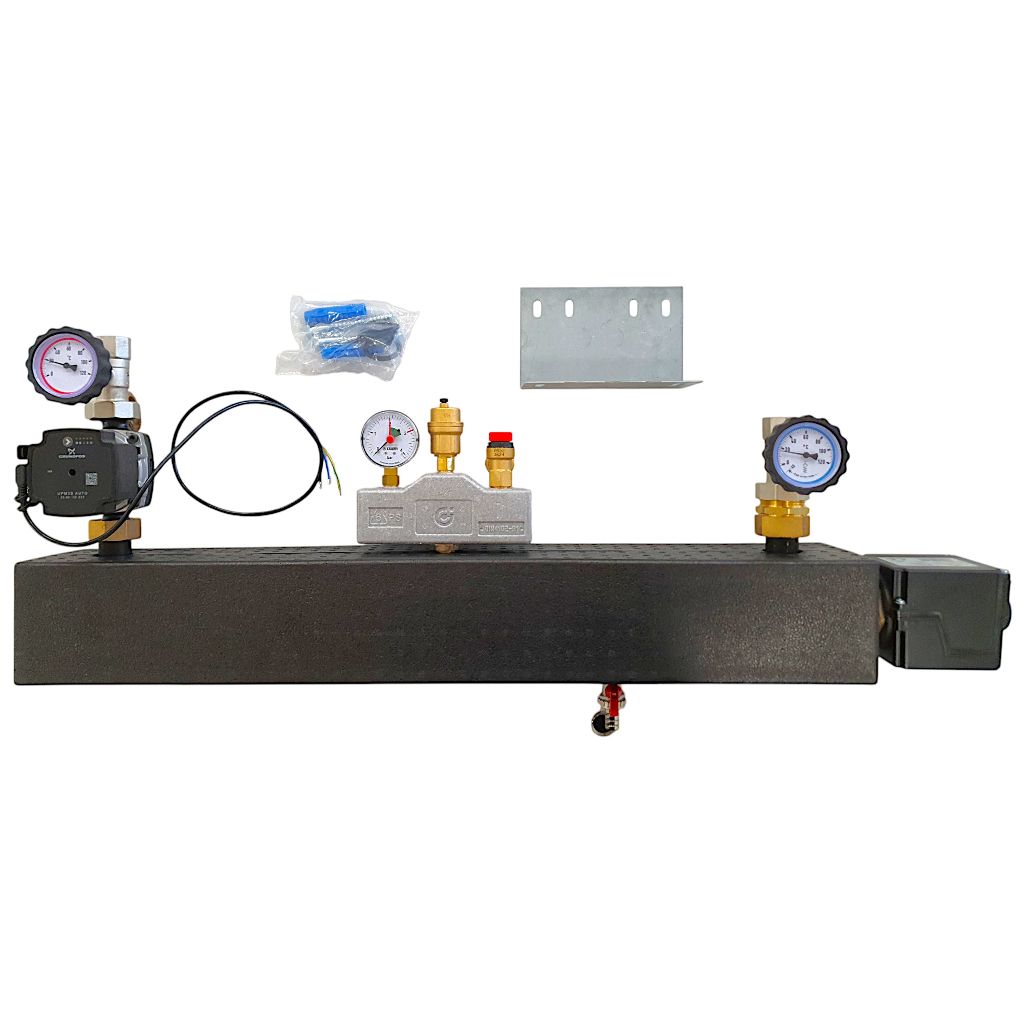

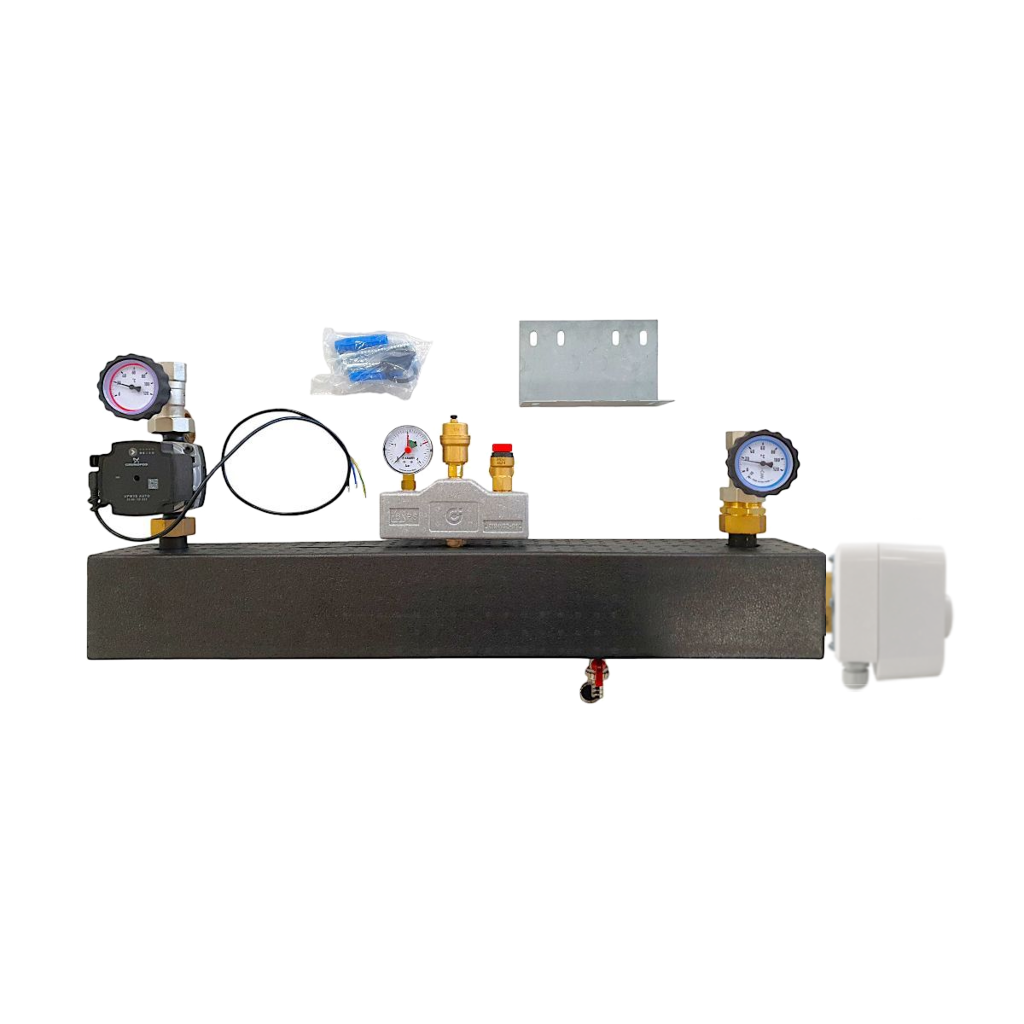

Heizmodul HZMOD-550 / HZMOD-860 – die flexible Lösung für PV-Wärme, Rücklaufanhebung & ZusatzheizungDas Heizmodul HZMOD ist die clevere und kompakte Lösung zur effizienten Umwandlung elektrischer Energie in Wärme – ideal abgestimmt für moderne Heizsysteme, Photovoltaik-Anwendungen und die Nachrüstung bestehender Anlagen. Ob zur Rücklaufanhebung, als PV-Strom-Verbrauchseinheit, zur Ladung von Pufferspeichern oder als Zusatzheizung bei Wärmepumpen – dieses Modul bietet maximale Vielseitigkeit auf kleinstem Raum.Intelligent aufgebaut – robust & anschlussfertigDas Heizmodul besteht aus einem massiven 60 × 60 mm Vierkantrohr mit zwei seitlich aufgeschweißten DN25-Stutzen. Der integrierte Heizstab wandelt Strom direkt in Wärme um – ganz ohne Speichertank. Dank der kompakten Maße (550 mm bzw. 860 mm Länge) lässt sich das Modul nahezu überall montieren – auch bei begrenzten Platzverhältnissen.Die hochwertige 30 mm PU-Hartschaum-Isolierung (λ = 0,035 W/mK) reduziert Wärmeverluste effektiv. Mitgeliefert wird eine Wandhalterung inklusive Montagematerial – für die einfache und sichere Installation durch die Fachkraft.Leistung & Technik, die überzeugt Heizleistungen von 1,5 bis 12 kW – je nach Modell und Heizstab Wahlweise Betrieb mit 230 V oder 400 V Integrierter Reglerthermostat (30–75 °C) für konstante Temperaturführung Sicherheitstemperaturbegrenzer bei 110 °C schützt vor Überhitzung Anschluss über zwei DN25-Stutzen mit Überwurfmutter Robuste Schutzart IP54 – für sicheren Betrieb in HeizräumenEinsatzbereiche – flexibel, sicher, zukunftsfähig PV-Strom nutzen statt einspeisen: Überschüssige Solarenergie direkt in Wärme umwandeln Rücklaufanhebung: Reduziert die Temperaturspreizung und verbessert die Effizienz der Heizquelle Pufferspeicher laden: Unterstützt Heizkessel oder Wärmepumpen bei Spitzenlasten Notheizung: Schnelle Wärme bei Ausfall der Hauptanlage Zusatzheizung für Wärmepumpen: Entlastet das System in sehr kalten Perioden Ideal für kleine Gebäude: Gartenhäuser, Tiny Houses, Werkstätten, FerienobjekteTechnisch ausgefeilt – dokumentiert & geprüftAlle strömungsrelevanten Daten – von Mindestdurchflussmengen über Druckverluste bis zu Wärmeverlusten der Isolierung – wurden sorgfältig berechnet, visualisiert und in einer technischen Dokumentation zusammengefasst. Das Heizmodul ist CE-konform, erfüllt die Anforderungen der Niederspannungs- und EMV-Richtlinie sowie der neuen EU-Produktsicherheitsverordnung (GPSR).Ihre Vorteile auf einen Blick Vielseitig einsetzbar in Heizsystemen aller Art PV-fähig: Ideal zur Nutzung überschüssiger Sonnenenergie Kompakte Bauform – auch bei wenig Platz einsetzbar Integrierter Thermostat und Sicherheitsabschaltung Komplett vormontiert – inklusive Wandhalterung Wärmeverlustoptimiert durch hochwertige Dämmung Wartungsfreundlich und langlebigEntscheiden Sie sich für das Heizmodul HZMOD – für mehr Effizienz, Flexibilität und Unabhängigkeit in Ihrer Wärmeversorgung. Sprechen Sie mit Ihrem Installateur – oder kontaktieren Sie uns direkt!

Heizmodul HZMOD-550 / HZMOD-860 – die flexible Lösung für PV-Wärme, Rücklaufanhebung & ZusatzheizungDas Heizmodul HZMOD ist die clevere und kompakte Lösung zur effizienten Umwandlung elektrischer Energie in Wärme – ideal abgestimmt für moderne Heizsysteme, Photovoltaik-Anwendungen und die Nachrüstung bestehender Anlagen. Ob zur Rücklaufanhebung, als PV-Strom-Verbrauchseinheit, zur Ladung von Pufferspeichern oder als Zusatzheizung bei Wärmepumpen – dieses Modul bietet maximale Vielseitigkeit auf kleinstem Raum.Intelligente Temperatur- und Pumpenregelung mit dem SOREL TDC Smart BasicUnsere Heizmodule sind optional mit dem intelligenten Temperaturdifferenzregler SOREL TDC Smart Basic erhältlich. Der Regler überwacht kontinuierlich die relevanten Temperaturen innerhalb der Heizungsanlage und steuert die Umwälzpumpe abhängig vom aktuellen Betriebszustand. Dabei wird die Wärmeübertragung zwischen Heizmodul und Pufferspeicher gezielt geregelt. Die Pumpe läuft nur dann, wenn die festgelegten Einschaltbedingungen erfüllt sind und eine sinnvolle Wärmeübertragung stattfinden kann. Werden die eingestellten Temperaturen oder Temperaturdifferenzen erreicht, kann die Pumpenleistung reduziert oder die Umwälzpumpe vollständig abgeschaltet werden. Automatische Anpassung an unterschiedliche Heizleistungen Je nach Ausführung kann das Heizmodul mit Heizstäben unterschiedlicher elektrischer Leistung betrieben werden. Ein leistungsstärkerer Heizstab erzeugt innerhalb derselben Zeit eine größere Wärmemenge und benötigt daher einen entsprechend angepassten Volumenstrom.Der SOREL-Regler berücksichtigt die gemessenen Temperaturen und kann die Drehzahl einer kompatiblen PWM-Hocheffizienzpumpe entsprechend anpassen. Dadurch wird der Volumenstrom so geregelt, dass die erzeugte Wärme sicher und kontrolliert vom Heizmodul zum Pufferspeicher transportiert wird.Die elektrische Leistung des Heizstabes selbst wird dabei nicht stufenlos verändert. Die Regelung beeinflusst vielmehr die Wärmeabfuhr über die Pumpendrehzahl. Auf diese Weise kann die Anlage an unterschiedliche Heizstufen, Solltemperaturen und gewünschte Temperaturdifferenzen angepasst werden.Abhängig von der Anlagenkonfiguration kann beispielsweise eine definierte Temperatur am Ausgang des Heizmoduls oder eine gewünschte Temperaturdifferenz zwischen Vorlauf und Rücklauf angestrebt werden. Die Pumpendrehzahl wird dabei nur so weit erhöht, wie es für einen sicheren und effizienten Wärmetransport erforderlich ist. Kontrollierte Beladung des Pufferspeichers Eine zu hohe Pumpendrehzahl kann zu unnötig großen Volumenströmen und einer stärkeren Durchmischung des Pufferspeichers führen. Dadurch können die vorhandenen Temperaturschichten beeinträchtigt werden.Der Regler ermöglicht deshalb einen möglichst ruhigen und bedarfsgerechten Pumpenbetrieb. Die Umwälzpumpe arbeitet mit einer technisch sinnvollen Mindest- beziehungsweise Solldrehzahl und fördert nur den tatsächlich benötigten Volumenstrom.Dies unterstützt eine kontrollierte Beladung des Pufferspeichers und trägt dazu bei, die Temperaturschichtung möglichst lange zu erhalten. Warmes Wasser kann gezielt in den oberen Speicherbereich eingebracht werden, während kühlere Speicherzonen weniger stark durchmischt werden.Eine stabile Temperaturschichtung bietet mehrere Vorteile: höhere nutzbare Temperaturen im oberen Speicherbereich bessere Ausnutzung des vorhandenen Speichervolumens geringere Durchmischung von warmem und kaltem Speicherwasser längere nutzbare Wärmebereitstellung verbesserte Betriebsbedingungen für nachgeschaltete Heizkreise oder die TrinkwassererwärmungRegelung über bis zu drei Temperaturfühler Der SOREL TDC Smart Basic verfügt über drei Eingänge für PT1000-Temperaturfühler. Je nach Anlagenaufbau können damit beispielsweise folgende Temperaturen erfasst werden: Temperatur am Ausgang des Heizmoduls Temperatur im oberen oder mittleren Bereich des Pufferspeichers Rücklauftemperatur zum Heizmodul Der Regler vergleicht die gemessenen Werte kontinuierlich miteinander. Auf Grundlage der eingestellten Sollwerte und Temperaturdifferenzen kann die Wärmeübertragung automatisch freigegeben, angepasst, begrenzt oder unterbrochen werden.Dadurch lässt sich unter anderem verhindern, dass die Umwälzpumpe läuft, obwohl keine ausreichende Temperaturdifferenz vorhanden ist oder der Pufferspeicher die gewünschte Zieltemperatur bereits erreicht hat. Drehzahlregelung moderner Hocheffizienzpumpen Ein wesentlicher Vorteil des Reglers ist die Möglichkeit, kompatible Hocheffizienzpumpen über ein PWM-Signal drehzahlgeregelt anzusteuern.Die Pumpenleistung kann dadurch stufenweise oder modulierend an den tatsächlichen Wärmebedarf angepasst werden. Im Vergleich zu einer ausschließlich ein- und ausgeschalteten Pumpe ermöglicht dies einen deutlich gleichmäßigeren Anlagenbetrieb. Die PWM-Drehzahlregelung bietet insbesondere folgende Vorteile: Anpassung des Volumenstroms an die Leistung des eingesetzten Heizstabes Regelung nach gewünschten Solltemperaturen oder Temperaturdifferenzen gleichmäßigerer Wärmetransport geringere Durchmischung des Pufferspeichers Vermeidung unnötig hoher Pumpendrehzahlen reduzierter Stromverbrauch der Umwälzpumpe geringere Fließ- und Strömungsgeräusche weniger häufige Ein- und Ausschaltvorgänge geringere mechanische Belastung der Umwälzpumpe stabilere Betriebsbedingungen innerhalb des Heizmoduls Verbesserte Betriebssicherheit Durch die kontinuierliche Temperaturüberwachung kann der Regler ungünstige Betriebszustände frühzeitig erkennen und die Wärmeübertragung entsprechend anpassen.Eine ausreichende Wärmeabfuhr aus dem Heizmodul ist besonders bei leistungsstarken Heizstäben wichtig. Ein zu geringer Volumenstrom kann zu einem schnellen Temperaturanstieg im Heizmodul führen. Durch die bedarfsgerechte Pumpenansteuerung können starke Temperaturschwankungen, unnötige Schaltzyklen und eine unerwünschte thermische Belastung der Komponenten reduziert werden.Die sicherheitsrelevanten Einrichtungen des Heizstabes, insbesondere der Sicherheitstemperaturbegrenzer, bleiben davon unabhängig bestehen. Der SOREL-Regler ergänzt diese Sicherheitseinrichtungen durch eine vorausschauende und kontrollierte Betriebsführung. WLAN-Anbindung und Fernüberwachung Über die integrierte WLAN-Funktion kann der Regler ohne zusätzliches Gateway mit dem vorhandenen Netzwerk verbunden werden.Mit der SOREL Connect App können unter anderem Temperaturen, Betriebszustände und ausgewählte Anlagendaten aus der Ferne kontrolliert werden. Dies erleichtert die Überwachung der Anlage und unterstützt bei der Beurteilung des Betriebsverhaltens.Je nach Konfiguration können Unregelmäßigkeiten, ungewöhnliche Temperaturverläufe oder fehlende Wärmeübertragung schneller erkannt werden.Übersichtliche Bedienung und BetriebsdatenauswertungDas beleuchtete 2,4-Zoll-Touch-Farbdisplay ermöglicht eine übersichtliche und weitgehend selbsterklärende Bedienung. Das mehrsprachige Volltextmenü enthält Hilfetexte, grafische Darstellungen und anschauliche Anlagenübersichten.Betriebs- und Temperaturdaten können über einen längeren Zeitraum gespeichert und grafisch dargestellt werden. Dadurch lassen sich Temperaturverläufe, Pumpenlaufzeiten und Betriebszustände nachvollziehen.Eine Wärmemengenerfassung beziehungsweise Wärmemengenauswertung ist nur möglich, wenn die dafür erforderlichen Messwerte und gegebenenfalls zusätzliche Sensoren zur Verfügung stehen und die Anlagenkonfiguration diese Funktion unterstützt. Vorteile der intelligenten Regelung im Überblick bedarfsgerechte Steuerung der Umwälzpumpe Anpassung des Volumenstroms an unterschiedliche Heizstabl Leistungen Regelung nach Solltemperaturen und Temperaturdifferenzen Unterstützung von PWM-Hocheffizienzpumpen Ansteuerung herkömmlicher 230-V-Umwälzpumpen kontrollierte und gleichmäßige Wärmeübertragung möglichst schonende Beladung des Pufferspeichers Unterstützung einer stabilen Temperaturschichtung Reduzierung unnötig hoher Volumenströme geringerer Stromverbrauch der Umwälzpumpe weniger Pumpenlaufzeiten und Schaltzyklen geringere Strömungsgeräusche reduzierte mechanische und thermische Belastung der Komponenten Überwachung von bis zu drei Temperaturen automatische Begrenzung oder Unterbrechung der Wärmeübertragung WLAN-Anbindung ohne zusätzliches Gateway Fernüberwachung über die SOREL Connect App übersichtliches Touch-Farbdisplay Speicherung und grafische Darstellung wichtiger Betriebsdaten vorkonfigurierte Basissysteme für verschiedene Heizungs-, Solar- und FestbrennstoffanwendungenIntelligent aufgebaut – robust & anschlussfertigDas Heizmodul besteht aus einem massiven 60 × 60 mm Vierkantrohr mit zwei seitlich aufgeschweißten DN25-Stutzen. Der integrierte Heizstab wandelt Strom direkt in Wärme um – ganz ohne Speichertank. Dank der kompakten Maße (550 mm bzw. 860 mm Länge) lässt sich das Modul nahezu überall montieren – auch bei begrenzten Platzverhältnissen.Die hochwertige 30 mm PU-Hartschaum-Isolierung (λ = 0,035 W/mK) reduziert Wärmeverluste effektiv. Mitgeliefert wird eine Wandhalterung inklusive Montagematerial – für die einfache und sichere Installation durch die Fachkraft.Leistung & Technik, die überzeugt Heizleistungen von 1,5 bis 12 kW – je nach Modell und Heizstab Wahlweise Betrieb mit 230 V oder 400 V Integrierter Reglerthermostat (30–85 °C) für konstante Temperaturführung Sicherheitstemperaturbegrenzer bei 110 °C schützt vor Überhitzung Anschluss über zwei DN25-Stutzen mit Überwurfmutter Robuste Schutzart IP54 – für sicheren Betrieb in HeizräumenEinsatzbereiche – flexibel, sicher, zukunftsfähig PV-Strom nutzen statt einspeisen: Überschüssige Solarenergie direkt in Wärme umwandeln Rücklaufanhebung: Reduziert die Temperaturspreizung und verbessert die Effizienz der Heizquelle Pufferspeicher laden: Unterstützt Heizkessel oder Wärmepumpen bei Spitzenlasten Notheizung: Schnelle Wärme bei Ausfall der Hauptanlage Zusatzheizung für Wärmepumpen: Entlastet das System in sehr kalten Perioden Ideal für kleine Gebäude: Gartenhäuser, Tiny Houses, Werkstätten, FerienobjekteTechnisch ausgefeilt – dokumentiert & geprüftAlle strömungsrelevanten Daten – von Mindestdurchflussmengen über Druckverluste bis zu Wärmeverlusten der Isolierung – wurden sorgfältig berechnet, visualisiert und in einer technischen Dokumentation zusammengefasst. Das Heizmodul ist CE-konform, erfüllt die Anforderungen der Niederspannungs- und EMV-Richtlinie sowie der neuen EU-Produktsicherheitsverordnung (GPSR).Ihre Vorteile auf einen Blick Vielseitig einsetzbar in Heizsystemen aller Art PV-fähig: Ideal zur Nutzung überschüssiger Sonnenenergie Kompakte Bauform – auch bei wenig Platz einsetzbar Integrierter Thermostat und Sicherheitsabschaltung Komplett vormontiert – inklusive Wandhalterung Wärmeverlustoptimiert durch hochwertige Dämmung Wartungsfreundlich und langlebigEntscheiden Sie sich für das Heizmodul HZMOD – für mehr Effizienz, Flexibilität und Unabhängigkeit in Ihrer Wärmeversorgung. Sprechen Sie mit Ihrem Installateur – oder kontaktieren Sie uns direkt!

Heizmodul HZMOD-550 / HZMOD-860 – die flexible Lösung für PV-Wärme, Rücklaufanhebung & ZusatzheizungDas Heizmodul HZMOD ist die clevere und kompakte Lösung zur effizienten Umwandlung elektrischer Energie in Wärme – ideal abgestimmt für moderne Heizsysteme, Photovoltaik-Anwendungen und die Nachrüstung bestehender Anlagen. Ob zur Rücklaufanhebung, als PV-Strom-Verbrauchseinheit, zur Ladung von Pufferspeichern oder als Zusatzheizung bei Wärmepumpen – dieses Modul bietet maximale Vielseitigkeit auf kleinstem Raum.Intelligente Temperatur- und Pumpenregelung mit dem SOREL TDC Smart BasicUnsere Heizmodule sind optional mit dem intelligenten Temperaturdifferenzregler SOREL TDC Smart Basic erhältlich. Der Regler überwacht kontinuierlich die relevanten Temperaturen innerhalb der Heizungsanlage und steuert die Umwälzpumpe abhängig vom aktuellen Betriebszustand. Dabei wird die Wärmeübertragung zwischen Heizmodul und Pufferspeicher gezielt geregelt. Die Pumpe läuft nur dann, wenn die festgelegten Einschaltbedingungen erfüllt sind und eine sinnvolle Wärmeübertragung stattfinden kann. Werden die eingestellten Temperaturen oder Temperaturdifferenzen erreicht, kann die Pumpenleistung reduziert oder die Umwälzpumpe vollständig abgeschaltet werden. Automatische Anpassung an unterschiedliche Heizleistungen Je nach Ausführung kann das Heizmodul mit Heizstäben unterschiedlicher elektrischer Leistung betrieben werden. Ein leistungsstärkerer Heizstab erzeugt innerhalb derselben Zeit eine größere Wärmemenge und benötigt daher einen entsprechend angepassten Volumenstrom.Der SOREL-Regler berücksichtigt die gemessenen Temperaturen und kann die Drehzahl einer kompatiblen PWM-Hocheffizienzpumpe entsprechend anpassen. Dadurch wird der Volumenstrom so geregelt, dass die erzeugte Wärme sicher und kontrolliert vom Heizmodul zum Pufferspeicher transportiert wird.Die elektrische Leistung des Heizstabes selbst wird dabei nicht stufenlos verändert. Die Regelung beeinflusst vielmehr die Wärmeabfuhr über die Pumpendrehzahl. Auf diese Weise kann die Anlage an unterschiedliche Heizstufen, Solltemperaturen und gewünschte Temperaturdifferenzen angepasst werden.Abhängig von der Anlagenkonfiguration kann beispielsweise eine definierte Temperatur am Ausgang des Heizmoduls oder eine gewünschte Temperaturdifferenz zwischen Vorlauf und Rücklauf angestrebt werden. Die Pumpendrehzahl wird dabei nur so weit erhöht, wie es für einen sicheren und effizienten Wärmetransport erforderlich ist. Kontrollierte Beladung des Pufferspeichers Eine zu hohe Pumpendrehzahl kann zu unnötig großen Volumenströmen und einer stärkeren Durchmischung des Pufferspeichers führen. Dadurch können die vorhandenen Temperaturschichten beeinträchtigt werden.Der Regler ermöglicht deshalb einen möglichst ruhigen und bedarfsgerechten Pumpenbetrieb. Die Umwälzpumpe arbeitet mit einer technisch sinnvollen Mindest- beziehungsweise Solldrehzahl und fördert nur den tatsächlich benötigten Volumenstrom.Dies unterstützt eine kontrollierte Beladung des Pufferspeichers und trägt dazu bei, die Temperaturschichtung möglichst lange zu erhalten. Warmes Wasser kann gezielt in den oberen Speicherbereich eingebracht werden, während kühlere Speicherzonen weniger stark durchmischt werden.Eine stabile Temperaturschichtung bietet mehrere Vorteile: höhere nutzbare Temperaturen im oberen Speicherbereich bessere Ausnutzung des vorhandenen Speichervolumens geringere Durchmischung von warmem und kaltem Speicherwasser längere nutzbare Wärmebereitstellung verbesserte Betriebsbedingungen für nachgeschaltete Heizkreise oder die TrinkwassererwärmungRegelung über bis zu drei Temperaturfühler Der SOREL TDC Smart Basic verfügt über drei Eingänge für PT1000-Temperaturfühler. Je nach Anlagenaufbau können damit beispielsweise folgende Temperaturen erfasst werden: Temperatur am Ausgang des Heizmoduls Temperatur im oberen oder mittleren Bereich des Pufferspeichers Rücklauftemperatur zum Heizmodul Der Regler vergleicht die gemessenen Werte kontinuierlich miteinander. Auf Grundlage der eingestellten Sollwerte und Temperaturdifferenzen kann die Wärmeübertragung automatisch freigegeben, angepasst, begrenzt oder unterbrochen werden.Dadurch lässt sich unter anderem verhindern, dass die Umwälzpumpe läuft, obwohl keine ausreichende Temperaturdifferenz vorhanden ist oder der Pufferspeicher die gewünschte Zieltemperatur bereits erreicht hat. Drehzahlregelung moderner Hocheffizienzpumpen Ein wesentlicher Vorteil des Reglers ist die Möglichkeit, kompatible Hocheffizienzpumpen über ein PWM-Signal drehzahlgeregelt anzusteuern.Die Pumpenleistung kann dadurch stufenweise oder modulierend an den tatsächlichen Wärmebedarf angepasst werden. Im Vergleich zu einer ausschließlich ein- und ausgeschalteten Pumpe ermöglicht dies einen deutlich gleichmäßigeren Anlagenbetrieb. Die PWM-Drehzahlregelung bietet insbesondere folgende Vorteile: Anpassung des Volumenstroms an die Leistung des eingesetzten Heizstabes Regelung nach gewünschten Solltemperaturen oder Temperaturdifferenzen gleichmäßigerer Wärmetransport geringere Durchmischung des Pufferspeichers Vermeidung unnötig hoher Pumpendrehzahlen reduzierter Stromverbrauch der Umwälzpumpe geringere Fließ- und Strömungsgeräusche weniger häufige Ein- und Ausschaltvorgänge geringere mechanische Belastung der Umwälzpumpe stabilere Betriebsbedingungen innerhalb des Heizmoduls Verbesserte Betriebssicherheit Durch die kontinuierliche Temperaturüberwachung kann der Regler ungünstige Betriebszustände frühzeitig erkennen und die Wärmeübertragung entsprechend anpassen.Eine ausreichende Wärmeabfuhr aus dem Heizmodul ist besonders bei leistungsstarken Heizstäben wichtig. Ein zu geringer Volumenstrom kann zu einem schnellen Temperaturanstieg im Heizmodul führen. Durch die bedarfsgerechte Pumpenansteuerung können starke Temperaturschwankungen, unnötige Schaltzyklen und eine unerwünschte thermische Belastung der Komponenten reduziert werden.Die sicherheitsrelevanten Einrichtungen des Heizstabes, insbesondere der Sicherheitstemperaturbegrenzer, bleiben davon unabhängig bestehen. Der SOREL-Regler ergänzt diese Sicherheitseinrichtungen durch eine vorausschauende und kontrollierte Betriebsführung. WLAN-Anbindung und Fernüberwachung Über die integrierte WLAN-Funktion kann der Regler ohne zusätzliches Gateway mit dem vorhandenen Netzwerk verbunden werden.Mit der SOREL Connect App können unter anderem Temperaturen, Betriebszustände und ausgewählte Anlagendaten aus der Ferne kontrolliert werden. Dies erleichtert die Überwachung der Anlage und unterstützt bei der Beurteilung des Betriebsverhaltens.Je nach Konfiguration können Unregelmäßigkeiten, ungewöhnliche Temperaturverläufe oder fehlende Wärmeübertragung schneller erkannt werden.Übersichtliche Bedienung und BetriebsdatenauswertungDas beleuchtete 2,4-Zoll-Touch-Farbdisplay ermöglicht eine übersichtliche und weitgehend selbsterklärende Bedienung. Das mehrsprachige Volltextmenü enthält Hilfetexte, grafische Darstellungen und anschauliche Anlagenübersichten.Betriebs- und Temperaturdaten können über einen längeren Zeitraum gespeichert und grafisch dargestellt werden. Dadurch lassen sich Temperaturverläufe, Pumpenlaufzeiten und Betriebszustände nachvollziehen.Eine Wärmemengenerfassung beziehungsweise Wärmemengenauswertung ist nur möglich, wenn die dafür erforderlichen Messwerte und gegebenenfalls zusätzliche Sensoren zur Verfügung stehen und die Anlagenkonfiguration diese Funktion unterstützt. Vorteile der intelligenten Regelung im Überblick bedarfsgerechte Steuerung der Umwälzpumpe Anpassung des Volumenstroms an unterschiedliche Heizstabl Leistungen Regelung nach Solltemperaturen und Temperaturdifferenzen Unterstützung von PWM-Hocheffizienzpumpen Ansteuerung herkömmlicher 230-V-Umwälzpumpen kontrollierte und gleichmäßige Wärmeübertragung möglichst schonende Beladung des Pufferspeichers Unterstützung einer stabilen Temperaturschichtung Reduzierung unnötig hoher Volumenströme geringerer Stromverbrauch der Umwälzpumpe weniger Pumpenlaufzeiten und Schaltzyklen geringere Strömungsgeräusche reduzierte mechanische und thermische Belastung der Komponenten Überwachung von bis zu drei Temperaturen automatische Begrenzung oder Unterbrechung der Wärmeübertragung WLAN-Anbindung ohne zusätzliches Gateway Fernüberwachung über die SOREL Connect App übersichtliches Touch-Farbdisplay Speicherung und grafische Darstellung wichtiger Betriebsdaten vorkonfigurierte Basissysteme für verschiedene Heizungs-, Solar- und FestbrennstoffanwendungenIntelligent aufgebaut – robust & anschlussfertigDas Heizmodul besteht aus einem massiven 60 × 60 mm Vierkantrohr mit zwei seitlich aufgeschweißten DN25-Stutzen. Der integrierte Heizstab wandelt Strom direkt in Wärme um – ganz ohne Speichertank. Dank der kompakten Maße (550 mm bzw. 860 mm Länge) lässt sich das Modul nahezu überall montieren – auch bei begrenzten Platzverhältnissen.Die hochwertige 30 mm PU-Hartschaum-Isolierung (λ = 0,035 W/mK) reduziert Wärmeverluste effektiv. Mitgeliefert wird eine Wandhalterung inklusive Montagematerial – für die einfache und sichere Installation durch die Fachkraft.Leistung & Technik, die überzeugt Heizleistungen von 1,5 bis 12 kW – je nach Modell und Heizstab Wahlweise Betrieb mit 230 V oder 400 V Integrierter Reglerthermostat (30–75 °C) für konstante Temperaturführung Sicherheitstemperaturbegrenzer bei 110 °C schützt vor Überhitzung Anschluss über zwei DN25-Stutzen mit Überwurfmutter Robuste Schutzart IP54 – für sicheren Betrieb in HeizräumenEinsatzbereiche – flexibel, sicher, zukunftsfähig PV-Strom nutzen statt einspeisen: Überschüssige Solarenergie direkt in Wärme umwandeln Rücklaufanhebung: Reduziert die Temperaturspreizung und verbessert die Effizienz der Heizquelle Pufferspeicher laden: Unterstützt Heizkessel oder Wärmepumpen bei Spitzenlasten Notheizung: Schnelle Wärme bei Ausfall der Hauptanlage Zusatzheizung für Wärmepumpen: Entlastet das System in sehr kalten Perioden Ideal für kleine Gebäude: Gartenhäuser, Tiny Houses, Werkstätten, FerienobjekteTechnisch ausgefeilt – dokumentiert & geprüftAlle strömungsrelevanten Daten – von Mindestdurchflussmengen über Druckverluste bis zu Wärmeverlusten der Isolierung – wurden sorgfältig berechnet, visualisiert und in einer technischen Dokumentation zusammengefasst. Das Heizmodul ist CE-konform, erfüllt die Anforderungen der Niederspannungs- und EMV-Richtlinie sowie der neuen EU-Produktsicherheitsverordnung (GPSR).Ihre Vorteile auf einen Blick Vielseitig einsetzbar in Heizsystemen aller Art PV-fähig: Ideal zur Nutzung überschüssiger Sonnenenergie Kompakte Bauform – auch bei wenig Platz einsetzbar Integrierter Thermostat und Sicherheitsabschaltung Komplett vormontiert – inklusive Wandhalterung Wärmeverlustoptimiert durch hochwertige Dämmung Wartungsfreundlich und langlebigEntscheiden Sie sich für das Heizmodul HZMOD – für mehr Effizienz, Flexibilität und Unabhängigkeit in Ihrer Wärmeversorgung. Sprechen Sie mit Ihrem Installateur – oder kontaktieren Sie uns direkt!

Alle Informationen und techn. Daten finden Sie in unserem Datenblatt.

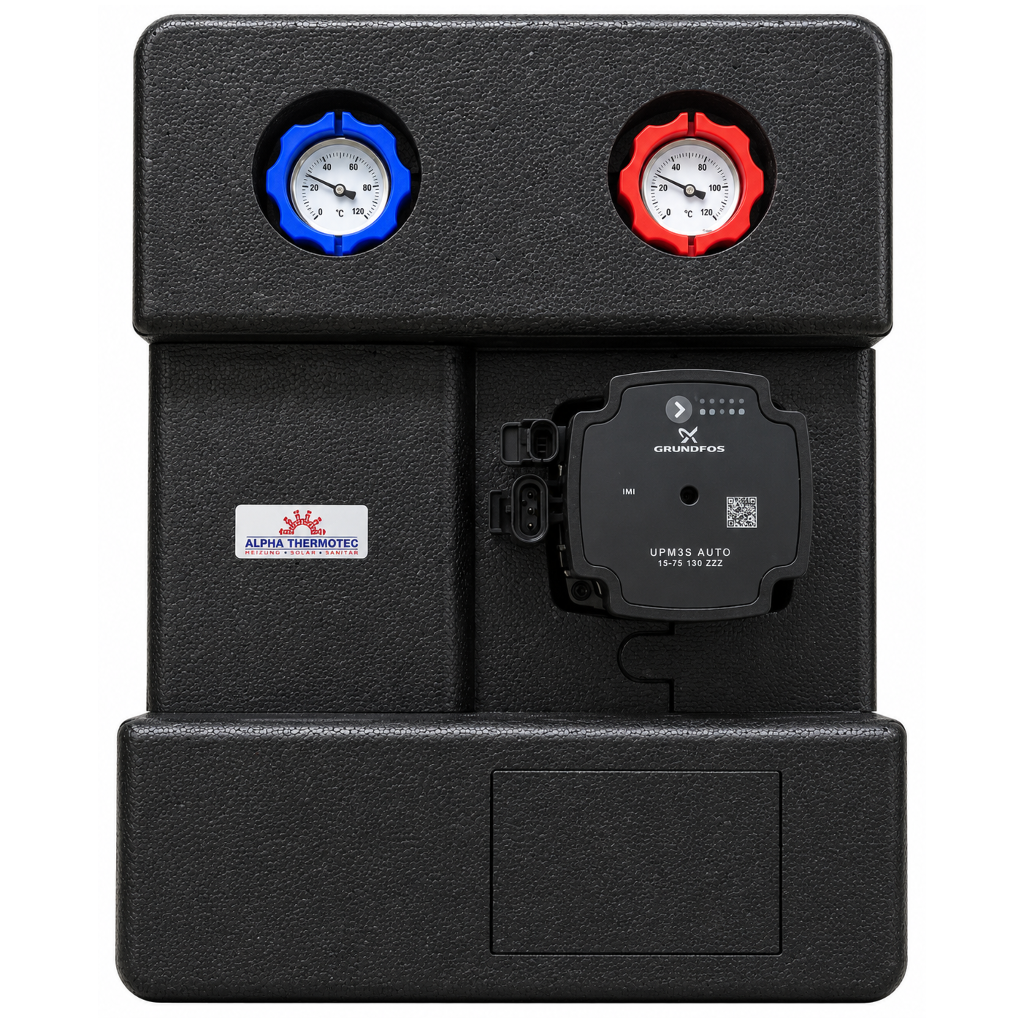

Pumpengruppe Heizkreisset mit/ohne 3-Wege Mischer mit/ohne Balken 2, 3 oder 4 HeizkreiseDie Zweiwege-Pumpengruppe mit Dreiwege-Mischventil wird eingesetzt, um die Zirkulation des Arbeitsmediums in der Zentralheizungsanlage zu erzwingen. Er ist mit zwei Kugelhähnen mit Thermometer, einer Umwälzpumpe Grundfos, einem T-Stück und einem Dreiwege-Mischer ausgestattet- mit manuell verstellbarem Servomotor. Mit der Pumpe Typ SC können Sie eine konstante Pumpendrehzahl einstellen, indem Sie die Regelung am Drehknopf ändern.Technische Daten und Abmessungen Modell DN 25 Grundfos UPM3S AUTO 25/60 180 Spannung 1~230V,50-60Hz Leistung 3-43W Stromverbrauch Imax 0,44A Effizienzverhältnis EEI = 0,20 Max. Druck 6 bar Max. Temperatur 90°C Anschlussabstand 125mm Abmessungen (L x B x H) 400x280x160 Gewicht 6,5kg Anschlüsse oben 2 x GW 1” Anschlüsse unten 2 x GZ 1½” Dreiwege-Rückschlagventil KVS 12 Servomotor 6Nm Häufig gestellte Fragen Was ist ein Heizkreis-Set? Ein Heizkreis-Set ist eine vorkonfigurierte Einheit, die zur Regelung und Verteilung der Heizungswärme in einem Gebäude dient. Welche Komponenten sind in einem Heizkreis-Set enthalten? Typischerweise umfasst ein Heizkreis-Set eine Pumpe, ein Mischventil (bei Mischersets), Absperrventile, und einen Rückflussverhinderer in einer formschönen Isolierbox. Was ist der Unterschied zwischen einem Heizkreis-Set mit und ohne Mischer? Ein Set mit Mischer reguliert die Vorlauftemperatur, indem es heißes und kälteres Wasser mischt. Ein Set ohne Mischer liefert direkt die Vorlauftemperatur aus dem Kessel. Wofür wird ein Mischer im Heizkreis-Set benötigt? Ein Mischer wird verwendet, um die Vorlauftemperatur zu senken, wenn eine niedrigere Temperatur für den Heizkreis benötigt wird, beispielsweise bei Fußbodenheizungen. Welche Pumpe ist im Heizkreis-Set enthalten? Das Heizkreis-Set enthält eine Grundfos-Pumpe UPM3S AUTO 25-60/180, die speziell für Heizungskreisläufe entwickelt wurde. Wie funktioniert die Grundfos-Pumpe im Heizkreis-Set? Die Pumpe sorgt für die Zirkulation des Heizwassers im Heizkreis, um eine gleichmäßige Verteilung der Wärme im Gebäude zu gewährleisten. Ist die Grundfos-Pumpe energieeffizient? Ja, die Grundfos-Pumpen sind für ihre hohe Energieeffizienz bekannt und tragen zur Senkung der Betriebskosten bei. Wie wird die Grundfos-Pumpe im Heizkreis-Set gesteuert? Die Steuerung erfolgt entweder manuell, über Thermostate oder über ein zentrales Heizungssteuerungssystem. Kann das Heizkreis-Set bei einer bestehenden Heizung nachgerüstet werden? Ja, es kann in die meisten bestehenden Heizsysteme integriert werden, sofern die Spezifikationen kompatibel sind. Wie wirkt sich ein Heizkreis-Set auf die Energieeffizienz des Heizsystems aus? Ein korrekt konfiguriertes Heizkreis-Set kann die Energieeffizienz erhöhen, indem es die Wärmeverteilung optimiert und die Vorlauftemperaturen reguliert. Kann ich die Vorlauftemperatur selbst einstellen? Bei einem Heizkreis-Set mit Mischer können Sie die Vorlauftemperatur über eine externe Regelung (nicht im Lieferumfang) einstellen. Eine Regulierung per Hand ist nur bedingt möglich (Notbetrieb). Wie wird das Heizkreis-Set mit meinem Heizkessel verbunden? Das Set wird direkt an den Vor- und Rücklauf des Heizkessels angeschlossen. Welche Vorteile bietet ein Heizkreis-Set ohne Mischer? Ein Heizkreis-Set ohne Mischer bietet eine einfache und direkte Wärmeübertragung, ideal für Systeme, die keine gemischten Temperaturen benötigen, wie z.B. ein Warmwasserspeicher als Ladepumpe. Wie reduziert ein Mischer im Heizkreis-Set die Heizkosten? Durch das Mischen von heißem Vorlaufwasser mit kälterem Rücklaufwasser kann die Vorlauftemperatur gesenkt werden, was die Heizkosten reduziert. Welche Maßnahmen sollten bei einem Pumpenausfall ergriffen werden? Bei einem Pumpenausfall sollte die Pumpe sofort von einem Fachmann überprüft und repariert oder ersetzt werden. Gibt es einen Schutzmechanismus für die Pumpe? Ja, moderne Grundfos-Pumpen sind oft mit Schutzmechanismen gegen Trockenlauf und Überhitzung ausgestattet. Ist das Heizkreis-Set kompatibel mit allen Heizkesseln? Das Set ist mit allen Heizkesseln kompatibel. Kann das Heizkreis-Set in Mehrfamilienhäusern verwendet werden? Ja, es kann in Mehrfamilienhäusern eingesetzt werden, sofern die Heizlast und die Systemanforderungen passen. Es kann auch notwendig sein, mehrere Heizkreis-Sets zu verbauen, wenn unterschiedliche Temperaturen benötigt werden. Kann das Heizkreis-Set in Verbindung mit einer Fußbodenheizung verwendet werden? Ja, insbesondere ein Set mit Mischer ist ideal für die Verwendung mit einer Fußbodenheizung, da es niedrigere Vorlauftemperaturen ermöglicht. Wie passe ich die Einstellungen des Mischers an? Die Einstellungen können manuell (Notbetrieb) über das Mischventil oder elektronisch über ein Steuerungssystem angepasst werden. Kann das Set mit erneuerbaren Energien wie Wärmepumpen kombiniert werden? Ja, das Heizkreis-Set kann mit Wärmepumpen oder anderen erneuerbaren Energiequellen kombiniert werden. Welche maximalen Vorlauftemperaturen kann das Heizkreis-Set verarbeiten? Die maximale Vorlauftemperatur liegt bei 90°C.
