Zubehör für Pufferspeicher

Caofol HE 6 Heizungsschutz Caofol HE 6 Heizungsschutz schützt Ihren Speicher vor Korrosion. Caofol HE 6 Heizungsschutz verbessert die Wärmeübertragung und stabilisiert den pH-Wert. Caofol HE 6 Heizungsschutz bewirkt mit seinem dispergierenden Effekt, dass sich vorhandene Schwebstoffe nicht ablagern, sondern im Systemwasser gelöst bleiben. Der in Caofol HE 6 enthaltene Härtestabilisator verhindert auch bei hohen Temperaturen und bei einer Wasserhärte bis ca. 20 °dH zuverlässig, dass sich Kalk an den Oberflächen des Speichers und der Rohre absetzt und zu einer Beeinträchtigung der Wärmeübertragung führt.Die Verwendung des Heizungsschutzmittels ist eine entscheidende Voraussetzung für die Garantie von fünf Jahren auf die Speicher von Alpha Thermotec.Entsprechend der VDI 2035 sollte in den Heizkreislauf entsalztes oder enthärtetes Wasser eingefüllt werden. Das System muss frei von Luftsauerstoff, Verunreinigungen und anderen Flüssigkeiten sein. Um dies zu gewährleisten, muss es gegebenenfalls (mit Heizungsflüssigkeit) gespült werden. Es sollten sich auf den Metalloberflächen keine Ablagerungen befinden. Zur Demineralisierung des Heizungswassers können Sie die PUROTAP 1000 Einwegpatrone verwenden. Entsalztes Wasser erhöht die Korrosionsgefahr, weil es gegenüber metallischen Werkstoffen aggressiv ist. Dagegen wirkt der Caofol HE 6 Heizungsschutz ähnlich wie ein Filmbildner und reduziert durch eine adsorptive Wechselwirkung auf der Metalloberfläche eine Reaktion mit Sauerstoff und den Wassermolekülen. Das hoch wirksame Heizungsschutz-Konzentrat Caofol HE 6 ist völlig unbedenklich, es ist umweltfreundlich, biologisch abbaubar und weder Gefahrstoff noch Gefahrgut, es hat die Wassergefährdungsklasse 1. Caofol HE 6 ist nitrit-, phosphat-, borat-, zink- und sekundär aminfrei sowie frei von 2-Ethylhexansäure. Der Korrosionsschutz basiert auf OAT (Organic Acid Type, Organischen Säuren). Beim Umgang mit Caofol HE 6 Heizungsschutz sind die allgemein gültigen Schutzmaßnahmen für Chemikalien zu beachten. Caofol HE 6 Heizungsschutz ist für alle gewerblichen und privaten Anlagen geeignet. Es ist mit Wasser in jedem Verhältnis mischbar. Weder das Konzentrat Caofol HE 6 noch seine Verdünnungen greifen die im Heizungsbau üblichen Dichtungsmaterialien an. Caofol HE 6 Heizungsschutz ist in der Farbe Ockergelb erhältlich, wird in den Gebindegrößen 1 Liter, 5 Liter, 10 Liter, 15 Liter, 20 Liter und 25 Liter angeboten und in stabilen Kunststoffflaschen (1 Liter) oder Kunststoffkanistern (5 Liter bis 25 Liter) geliefert. Caofol HE 6 Heizungsschutz hat die folgenden Eigenschaften*: spezifisches Gewicht: 1,1 g/ml (DIN 51757),pH-Wert bei 0,5%-iger Konzentration: ca. 8,5 (ASTM-D 1287),Flammpunkt: >100° C (ASTM-D 51758),elektrische Leitfähigkeit bei 0,5%-iger Konzentration: 500 – 600 µS/cm.Verwenden Sie das Korrosionsschutzmittel Caofol HE 6 in ausreichender Konzentration, um Ihren Pufferspeicher vor Korrosion zu schützen! Um die notwendige Menge an Korrosionsschutz Caofol HE 6 für Ihre Anlage zu bestimmen, nutzen Sie bitte den Rechner Hausart: Einfamilienhaus MehrfamilienhausRadiatoren: m²Plattenheizkörper: m²Fußbodenheizung: m²Inhalt Pufferspeicher: LiterWasserinhalt Heizungsanlage:Benötigte Menge HE 6:Als Richtwert gilt: Caofol HE 6 wird in einem Verhältnis von 0,4 % zu Wasser dosiert, das heißt: 0,4 Liter Konzentrat pro 100 Liter Wasser. Für Solaranlagen sollte auf Grund der höheren Temperaturen eine Konzentration von 1 Vol.-% bis 3 Vol.-% eingehalten werden: je nach Beanspruchung Ihrer Anlage durch unterschiedliche Metalle. Eine Höherdosierung ist in diesem Rahmen nach Rücksprache mit dem Lieferanten möglich.Verwenden Sie zum Testen der Konzentration des Korrosionsschutzmittels Caofol HE 6 in der Heizungsflüssigkeit das separat erhältliche Test-Set. Gehen Sie dabei folgendermaßen vor.Nehmen Sie den Teststreifen aus dem Testglas. Nehmen Sie eine Probe Ihrer Heizungsflüssigkeit. Sie sollte eine Temperatur von 15° bis 25° C haben. Füllen Sie 5 ml Ihrer Heizungsflüssigkeit in das Testglas (bis zur 5 ml-Marke am Testglas). Schließen Sie den Deckel und schwenken Sie das Glas mit der Flüssigkeitsprobe, bis sich der Inhalt gelöst hat. Öffnen Sie den Deckel und tauchen Sie den Teststreifen für eine Minute in die Flüssigkeit. Nehmen Sie den Streifen heraus und schütteln Sie die überschüssige Flüssigkeit ab. Ordnen Sie dann die Farbe der Reaktionszone bestmöglich einem Farbfeld der beigefügten Farbskala zu.Der Konzentrationstest basiert auf Molybdän: Caofol HE 6 Heizungsschutz beinhaltet eine geringe Dosis an Molybdän, das als Indikator für den Nachweis der Produktkonzentration dient: 32 ppm bei 0,4 %.Es muss mindestens eine Konzentration von 0,4 % Caofol HE 6 in der Heizungsflüssigkeit erreicht werden. Erkennbar ist das, wie auf der folgenden Abbildung, am Farbumschlag bei 50 Mo. Sollte die Konzentration niedriger als der Mindestwert von 50 Mo sein, so müssen Sie Caofol HE 6 nachfüllen, bis der gewünschte Produktgehalt erreicht ist. Machen Sie einen erneuten Test, um die erreichte Konzentration zu überprüfen.Bitte beachten Sie die Gefahren- und Sicherheitshinweise im Test-Set.Der Heizungsschutz wird mit einer Einfüllpumpe, die separat erhältlich ist, in das Heizsystem eingefüllt. Auf Anfrage bietet Alpha Thermotec die Befüllung Ihrer Heizungsanlage als Service.*Die hier gegebenen technischen Informationen zu Caofol HE 6 Heizungsschutz können nur unverbindlich informieren. Die Hinweise und Angaben entsprechen den bisherigen Erfahrungen und Kenntnissen des Herstellers und sind nicht im Sinne von zugesicherten Eigenschaften zu verstehen. Die Anwendung der Produkte ist immer auf die jeweiligen Betriebsbedingungen abzustimmen. Es kann keine Haftung für Schäden durch Materialunverträglichkeiten übernommen werden, es sei denn, eine Materialverträglichkeit wurde vorher ausdrücklich zugesichert. Chemikalien (insbesondere solche mit Anteilen organischer Stoffe) sind in der Regel nur begrenzt lagerfähig. Produktveränderungen (z. B. Farbänderung, geringe Ausfällungen oder u. U. geringe Wirkstoffverluste) je nach Lagerzeit und Lagerbedingung stellen keinen Mangel dar. Bitte beachten Sie jeweils die zusätzlichen Lagerhinweise. Darüber hinaus sind Schwankungen in den Produkteigenschaften bei Chemikalien und den daraus hergestellten Zubereitungen unvermeidlich. Alle physikalischen oder chemischen Daten sind als Mittelwerte aufzufassen.

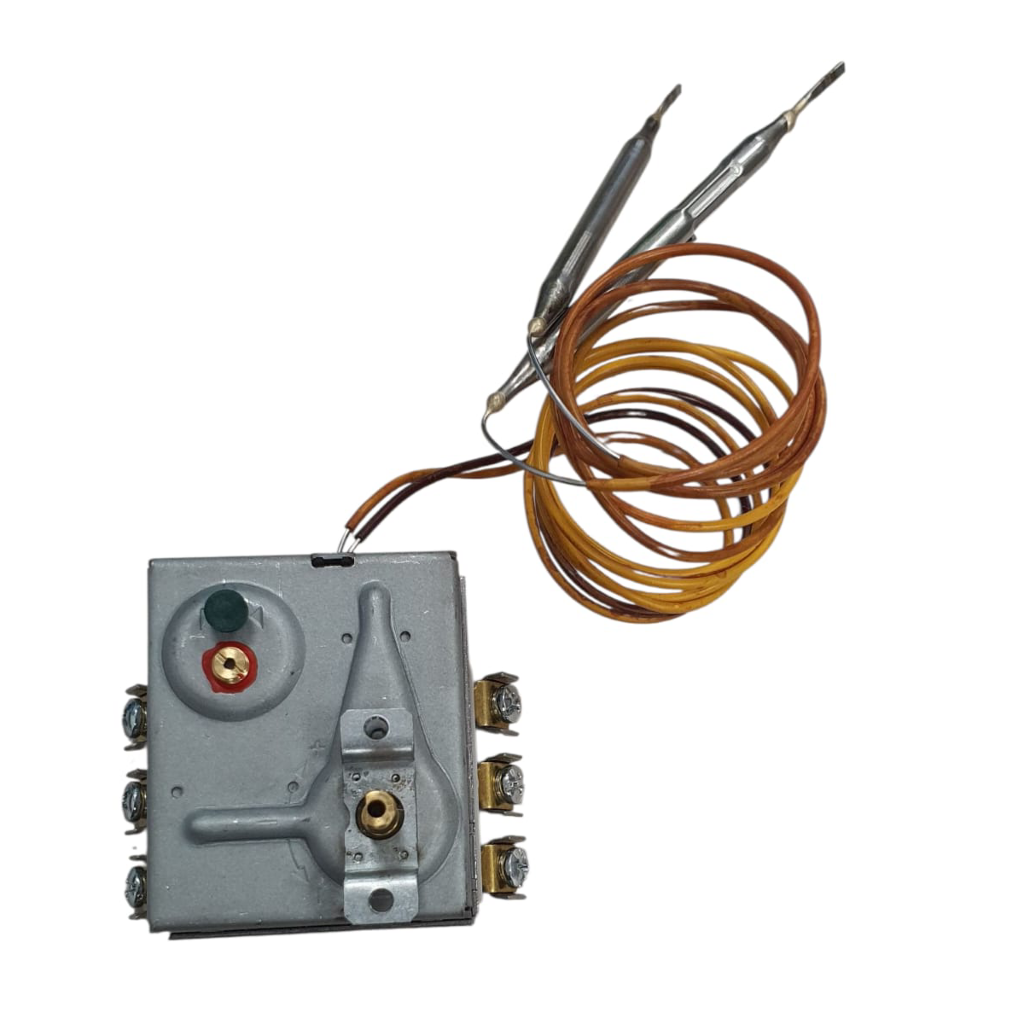

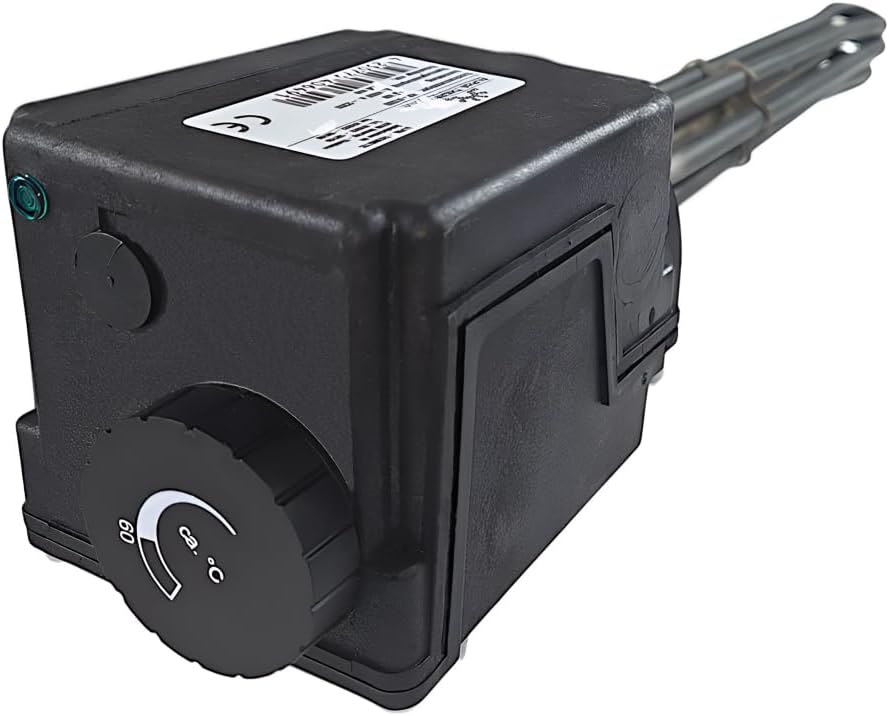

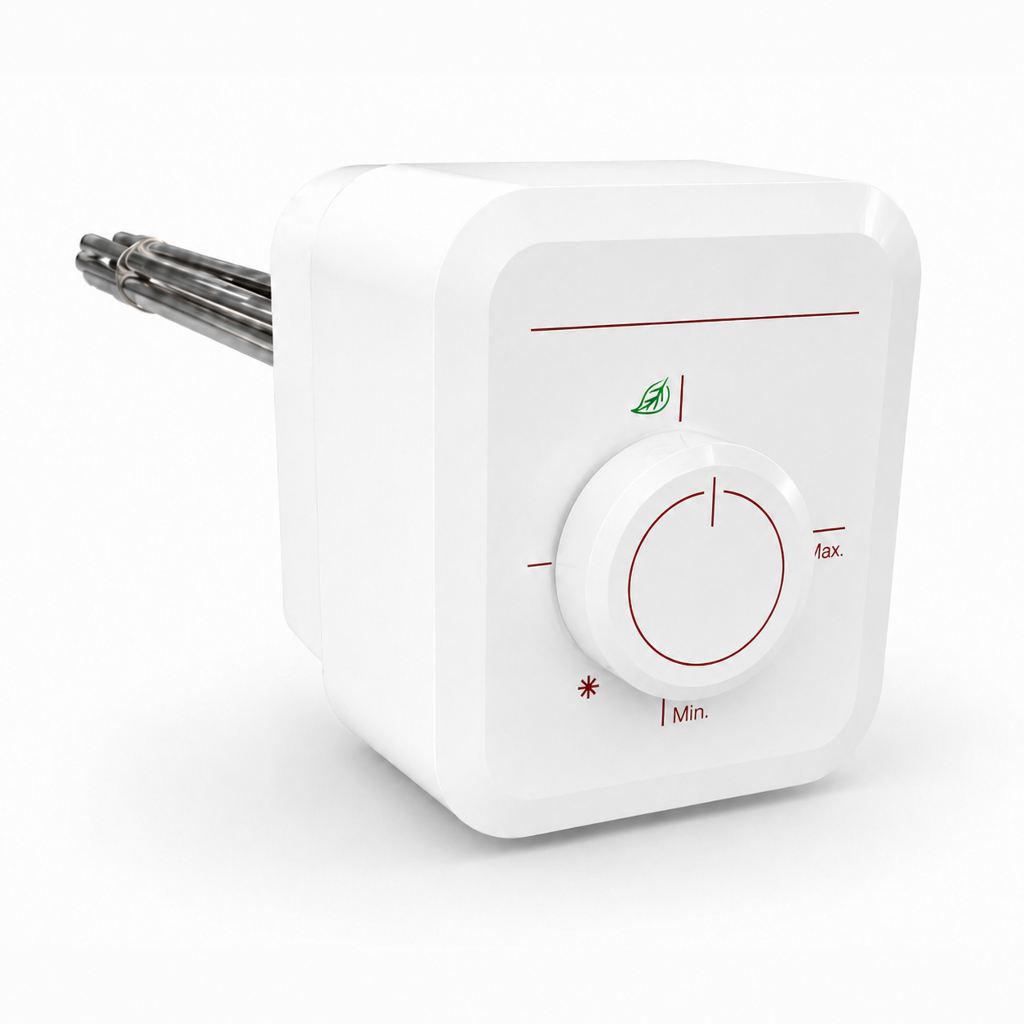

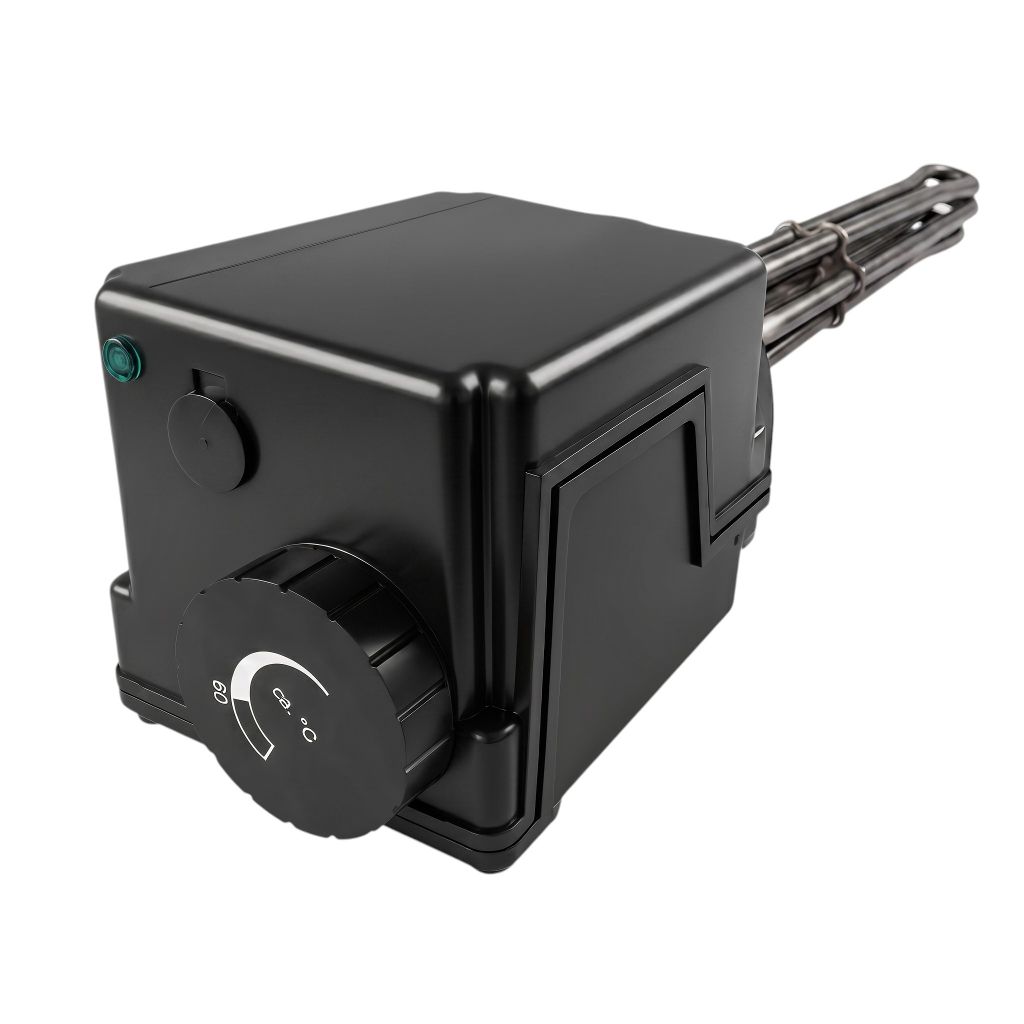

Die Heizpatrone ist ein elektrisch beheizter Heizkörper, der direkt in den Pufferspeicher oder Warmwasserspeicher eingeführt und fest installiert wird. Die Heizeinheit erhitzt unter Verwendung elektrischer Energie die Flüssigkeit im Speicher. Die Heizpatrone hat einen Betriebs- und einen Sicherheitsthermostat. Sie können mit dem Regler die Betriebstemperatur zwischen 34,5°C und 78,5°C stufenlos einstellen. Das Sicherheitsthermostat ist fest auf 98°C eingestellt. Die unbeheizte Zone der Heizpatrone beträgt ca. 100 mm ab Dichtfläche. Einsatzbereich Nur isolierte Heizpatronen sind für Brauchwasserspeicher geeignet. Bitte bei Bestellung beachten! Die Heizpatrone wird als Zusatzheizung bei Heizsystemen mit nicht automatisch betriebenen Heizkesseln eingesetzt, um den Frostschutz bei Abwesenheit sicherzustellen. Außerdem ist die Heizpatrone bei solarthermischen Anlagen zum Ausgleich der von der Sonneneinstrahlung abhängigen Schwankungen notwendig. Die Heizpatrone schaltet sich nur beim Unterschreiten der voreingestellten Temperatur im Pufferspeicher ein. Die Notheizung garantiert damit zu jeder Zeit eine Erwärmung des Pufferspeicherinhalts. Die Heizpatrone ist als zusätzliche Heizung deutlich günstiger als Zusatzheizungen mit Gas, Öl oder Pellets, bei dem zeitlich begrenzten Einsatz der Heizpatrone sind die Stromkosten vertretbar. Die integrierte Isoliertrennung schützt vor elektro-chemischer Spannung im Speicher und verhindert dauerhaft Korrosion. (Billige Heizpatronen werden damit nicht ausgerüstet!!!) Bei der Auswahl Ihrer Heizpatrone beachten Sie bitte insbesondere die folgenden Punkte Die Einbautiefe muss zum Durchmesser Ihres Speichers passen. Wenn Ihnen der Durchmesser Ihres Speichers nicht bekannt ist, demontieren Sie bitte den Stopfen der Elektromuffe und messen Sie die Eintauchtiefe mit einem Zollstock. Einschraubgewinde 1 1/2" vor der Einbaumuffe 15 cm freier Platz nötig Mindestvolumen des Speichers Anschlussspannung Leistung Technische Details HPZ-01500 HPZ-02500 HPZ-03000 Größe 1,5 kW 2,5 kW 3.0 kW Eintauchtiefe 300 380 330 Spannung 1-phasiger Betrieb 230V oder 3-phasiger Betrieb 400V 1-phasiger Betrieb 230V oder 3-phasiger Betrieb 400V 1-phasiger Betrieb 230V oder 3-phasiger Betrieb 400V HPZ-04500 HPZ-06000 HPZ-07500 Größe 4,5 kW 6,0 kW 7,5 kW Eintauchtiefe 440 500 600 Spannung 3-phasiger Betrieb 400V 3-phasiger Betrieb 400V 3-phasiger Betrieb 400V HPZ-09000 HPZ-12000 Größe 9,0 kW 12,0 kW Eintauchtiefe 660 760 Spannung 3-phasiger Betrieb 400V 3-phasiger Betrieb 400V Hersteller Alpha Thermotec Nicht beheizter Teil 130mm Temperaturregler Einstellbar von 34°C bis 75°C Messingkopf Gewinde 1”1/2 (6 Viertel) Schlüsselweite SW60 Anzahl der Teile 1 Batterien inbegriffen Nein Überhitzungsschutz Ja Isolierte Ausführung, geeignet für emaillierte Brauchwasserspeicher Ja Geeignet für Pufferspeicher Ja Geeignet für Wärmepumpen Ja Schutzart IP54 Heizelement Material / Mantelwerkstoff Incoloy 825 Mit Anzeigelampe / Kontrolllampe Ja STB / Sicherheitstemperaturbegrenzer 98°C Betriebsdruck Maximal 10 bar Schaltdifferenz (Hysterese) 5°C Stufenlose oder 3-stufige Regelbarkeit mit passender Hardware (z.B. Fronius Ohmpilot) HPZ-01500 HPZ-02500 HPZ-03000 HPZ-04500 HPZ-06000 HPZ-07500 HPZ-09000 HPZ-12000 Größe 1,5 kW 2,5 kW 3.0 kW 4,5 kW 6,0 kW 7,5 kW 9,0 kW 12,0 kW Eintauchtiefe 300 380 330 440 500 600 660 760 Spannung 1-phasiger Betrieb 230V oder 3-phasiger Betrieb 400V 1-phasiger Betrieb 230V oder 3-phasiger Betrieb 400V 1-phasiger Betrieb 230V oder 3-phasiger Betrieb 400V 3-phasiger Betrieb 400V 3-phasiger Betrieb 400V 3-phasiger Betrieb 400V 3-phasiger Betrieb 400V 3-phasiger Betrieb 400V Hersteller Alpha Thermotec Nicht beheizter Teil 130mm Temperaturregler Einstellbar von 34°C bis 75°C Messingkopf Gewinde 1”1/2 (6 Viertel) Schlüsselweite SW60 Anzahl der Teile 1 Batterien inbegriffen Nein Überhitzungsschutz Ja Isolierte Ausführung, geeignet für emaillierte Brauchwasserspeicher Ja Geeignet für Pufferspeicher Ja Geeignet für Wärmepumpen Ja Schutzart IP54 Heizelement Material / Mantelwerkstoff Incoloy 825 Mit Anzeigelampe / Kontrolllampe Ja STB / Sicherheitstemperaturbegrenzer 98°C Betriebsdruck Maximal 10 bar Schaltdifferenz (Hysterese) 5°C Stufenlose oder 3-stufige Regelbarkeit mit passender Hardware (z.B. Fronius Ohmpilot) Spezifikation Heizelement: Das Elektroheizelement besteht aus hochwertigem Incoloy 825. Es ist mit einem G6/4 Messingkopf verbunden. Klemmenleiste: Die Klemmenleiste ist aus Aluminiumguss gefertigt und verfügt über eine Schutzart von IP54. Regulatorischer manueller Thermostat: Ein manueller Thermostat ist integraler Bestandteil des Heizelements und ermöglicht die präzise Temperaturregelung. Thermosicherung: Eine Thermosicherung ist eingebaut, um das Heizelement vor Überhitzung zu schützen. Kontrolllampe: Eine Kontrolllampe zeigt den aktuellen Betriebszustand des Heizelements an, ob es heizt oder nicht. Anwendung: Dieses vielseitige Heizelement wurde entwickelt, um verschiedene Flüssigkeiten direkt zu erhitzen und kann an die spezifischen Anforderungen Ihrer Anwendung angepasst werden. Betriebsanforderungen: Während des Betriebs muss das Heizelement ständig in der Flüssigkeit eingetaucht sein. Bitte beachten Sie, dass es sich um ein elektrisches Gerät handelt, und der Anschluss darf nur von einer qualifizierten Person mit entsprechender Ausrüstung durchgeführt werden. Diese Spezifikation bietet eine klare Übersicht über die wichtigsten Merkmale und Funktionen des Elektroheizelements. Bitte beachten Sie alle Anweisungen und Sicherheitshinweise, um einen sicheren und effizienten Betrieb zu gewährleisten. Bei Fragen oder Anpassungsbedarf wenden Sie sich gerne an unser Team für weitere Informationen. Falls der Heizstab nicht funktioniert und die Kontrollampe ausgeschaltet bleibt, betätigen Sie den Sicherheitstemperaturbegrenzer (STB) wie in der Abbildung dargestellt... ...entfernen Sie zunächst die Schutzkappe. Anschließend betätigen Sie den darunterliegenden Knopf mittels eines Werkzeugs, wie beispielsweise eines Schraubenziehers, durch kräftiges Hineindrücken.

Die Heizpatrone ist ein elektrisch beheizter Heizkörper, der direkt in den Pufferspeicher oder Warmwasserspeicher eingeführt und fest installiert wird. Die Heizeinheit erhitzt unter Verwendung elektrischer Energie die Flüssigkeit im Speicher. Die Heizpatrone hat einen Betriebs- und einen Sicherheitsthermostat. Sie können mit dem Regler die Betriebstemperatur zwischen 34,5°C und 78,5°C stufenlos einstellen. Das Sicherheitsthermostat ist fest auf 98°C eingestellt. Die unbeheizte Zone der Heizpatrone beträgt ca. 130 mm ab Dichtfläche. Einsatzbereich Die Heizpatrone wird als Zusatzheizung bei Heizsystemen mit nicht automatisch betriebenen Heizkesseln eingesetzt, um den Frostschutz bei Abwesenheit sicherzustellen. Außerdem ist die Heizpatrone bei solarthermischen Anlagen zum Ausgleich der von der Sonneneinstrahlung abhängigen Schwankungen notwendig. Die Heizpatrone schaltet sich nur beim Unterschreiten der voreingestellten Temperatur im Pufferspeicher ein. Die Notheizung garantiert damit zu jeder Zeit eine Erwärmung des Pufferspeicherinhalts. Die Heizpatrone ist als zusätzliche Heizung deutlich günstiger als Zusatzheizungen mit Gas, Öl oder Pellets, bei dem zeitlich begrenzten Einsatz der Heizpatrone sind die Stromkosten vertretbar. Die integrierte Isoliertrennung schützt vor elektro-chemischer Spannung im Speicher und verhindert dauerhaft Korrosion. (Billige Heizpatronen werden damit nicht ausgerüstet!!!) Bei der Auswahl Ihrer Heizpatrone beachten Sie bitte insbesondere die folgenden Punkte Die Einbautiefe muss zum Durchmesser Ihres Speichers passen. Wenn Ihnen der Durchmesser Ihres Speichers nicht bekannt ist, demontieren Sie bitte den Stopfen der Elektromuffe und messen Sie die Eintauchtiefe mit einem Zollstock. Einschraubgewinde 1 1/2" vor der Einbaumuffe 15 cm freier Platz nötig Mindestvolumen des Speichers Anschlussspannung Leistung Technische Details HP15-350 HP25-350 HP30-350 HP45-450 HP60-560 HP75-600 HP90-710 HP120-850 Größe 1,5 kW 2,5 kW 3.0 kW 4,5 kW 6,0 kW 7,5 kW 9,0 kW 12,0 kW Eintauchtiefe 350 370 390 470 560 650 720 850 Spannung 1-phasiger Betrieb 230V 1-phasiger Betrieb 230V oder 3-phasiger Betrieb 400V 1-phasiger Betrieb 230V oder 3-phasiger Betrieb 400V 3-phasiger Betrieb 400V 3-phasiger Betrieb 400V 3-phasiger Betrieb 400V 3-phasiger Betrieb 400V 3-phasiger Betrieb 400V Hersteller Alpha Thermotec Nicht beheizter Teil 130mm Temperaturregler Einstellbar von 34°C bis 75°C Messingkopf Gewinde 1”1/2 (6 Viertel) Schlüsselweite SW60 Anzahl der Teile 1 Batterien inbegriffen Nein Überhitzungsschutz Ja Isolierte Ausführung, geeignet für emaillierte Brauchwasserspeicher Ja Geeignet für Pufferspeicher Ja Geeignet für Wärmepumpen Ja Schutzart IP54 Heizelement Material / Mantelwerkstoff Incoloy 825 Mit Anzeigelampe / Kontrolllampe Ja STB / Sicherheitstemperaturbegrenzer 98°C Betriebsdruck Maximal 10 bar Schaltdifferenz (Hysterese) 5°C Stufenlose oder 3-stufige Regelbarkeit mit passender Hardware (z.B. Fronius Ohmpilot) Spezifikation Heizelement: Das Elektroheizelement besteht aus hochwertigem Incoloy 825. Es ist mit einem G6/4 Messingkopf verbunden. Klemmenleiste: Die Klemmenleiste ist aus Aluminiumguss gefertigt und verfügt über eine Schutzart von IP54. Regulatorischer manueller Thermostat: Ein manueller Thermostat ist integraler Bestandteil des Heizelements und ermöglicht die präzise Temperaturregelung. Thermosicherung: Eine Thermosicherung ist eingebaut, um das Heizelement vor Überhitzung zu schützen. Kontrolllampe: Eine Kontrolllampe zeigt den aktuellen Betriebszustand des Heizelements an, ob es heizt oder nicht. Anwendung: Dieses vielseitige Heizelement wurde entwickelt, um verschiedene Flüssigkeiten direkt zu erhitzen und kann an die spezifischen Anforderungen Ihrer Anwendung angepasst werden. Betriebsanforderungen: Während des Betriebs muss das Heizelement ständig in der Flüssigkeit eingetaucht sein. Bitte beachten Sie, dass es sich um ein elektrisches Gerät handelt, und der Anschluss darf nur von einer qualifizierten Person mit entsprechender Ausrüstung durchgeführt werden. Falls der Heizstab nicht funktioniert und die Kontrollampe ausgeschaltet bleibt, betätigen Sie den Sicherheitstemperaturbegrenzer (STB) wie in der Abbildung dargestellt... ...entfernen Sie zunächst die Schutzkappe. Anschließend betätigen Sie den darunterliegenden Knopf mittels eines Werkzeugs, wie beispielsweise eines Schraubenziehers, durch kräftiges Hineindrücken.

Test zur Bestimmung der Produktkonzentration an Caofol HeizungsschutzDas Molybdän-Test-Set dient der Bestimmung der Konzentration des Korrosionsschutzmittels Caofol HE 6 Heizungsschutz in der Heizungsflüssigkeit. Der Konzentrationstest basiert auf Molybdän: Caofol HE 6 Heizungsschutz beinhaltet eine geringe Dosis an Molybdän, das als Indikator für den Nachweis der Produktkonzentration dient: 32 ppm bei 0,4 %.Der Test wird folgendermaßen angewendet:1. Nehmen Sie den Teststreifen aus dem Testglas. 2. Nehmen Sie eine Probe Ihrer Heizungsflüssigkeit. Sie sollte eine Temperatur von 15° bis 25° C haben.     Füllen Sie 5 ml Ihrer Heizungsflüssigkeit in das Testglas (bis zur 5 ml-Marke am Testglas).   3. Schließen Sie den Deckel und schwenken Sie das Glas mit der Flüssigkeitsprobe, bis der Inhalt gelöst ist. 4. Öffnen Sie den Deckel und tauchen Sie den Teststreifen für eine Minute in die Flüssigkeit. 5. Nehmen Sie den Streifen heraus und schütteln Sie die überschüssige Flüssigkeit ab. 6. Ordnen Sie dann die Farbe der Reaktionszone bestmöglich einem Farbfeld der beigefügten Farbskala zu.Es muss mindestens eine Konzentration von 0,4 % Caofol HE 6 in der Heizungsflüssigkeit erreicht werden. Erkennbar ist das, wie in der folgenden Abbildung, am Farbumschlag bei 50 Mo.Sollte die Konzentration niedriger als der Mindestwert von 50 Mo sein, so müssen Sie Caofol HE 6 nachfüllen, bis der gewünschte Produktgehalt erreicht ist. Machen Sie erneut einen Test, um die erreichte Konzentration zu überprüfen.Bitte beachten Sie die Gefahren- und Sicherheitshinweise im Test-Set.
