Muffe oder Flansch, ein- oder dreiphasig – hier finden Sie die wichtigsten Punkte für den fachgerechten Einbau Ihrer Heizpatrone.
Klicken zum Vergrößern

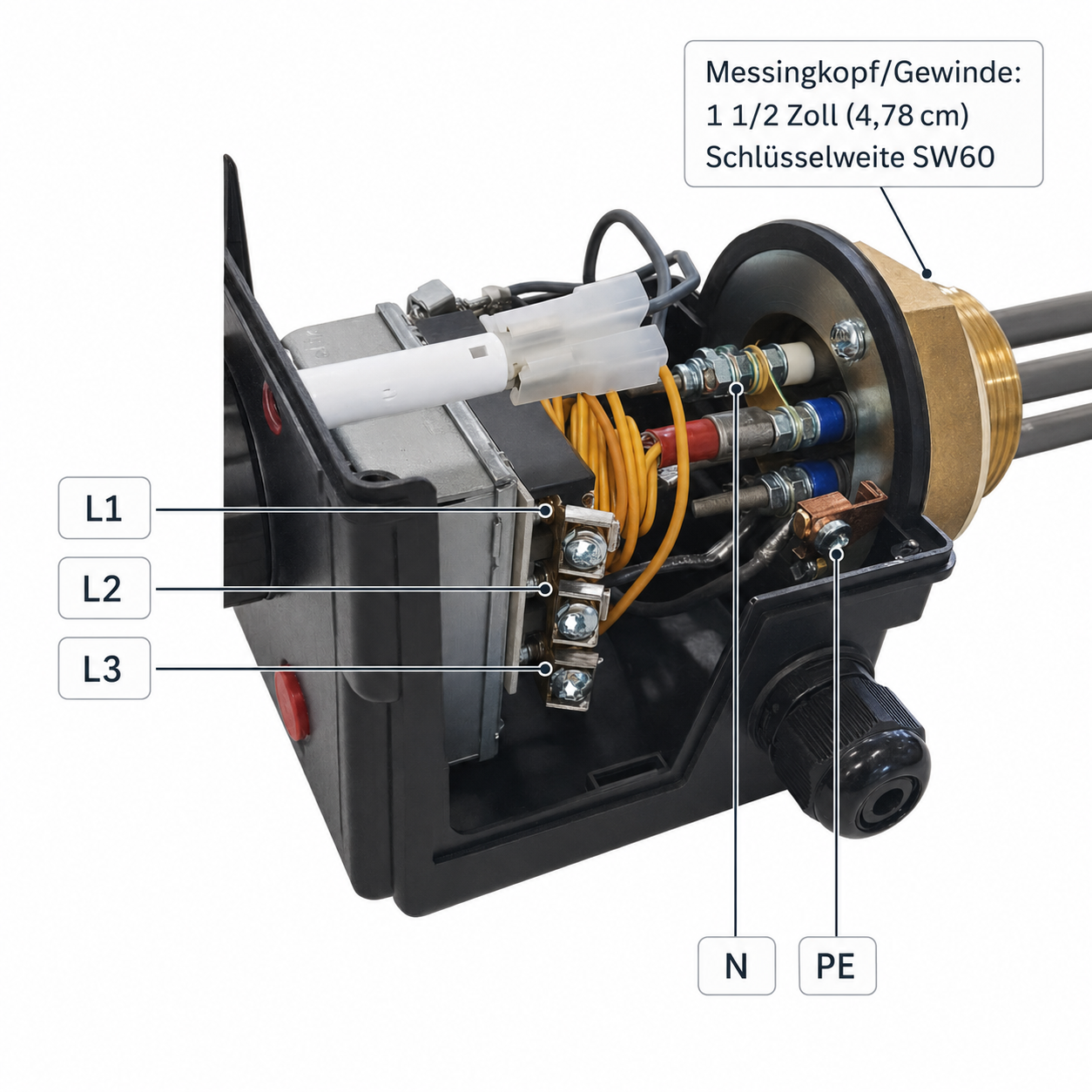

Elektrischer Anschlussbereich – Serie HP
Klicken zum Vergrößern

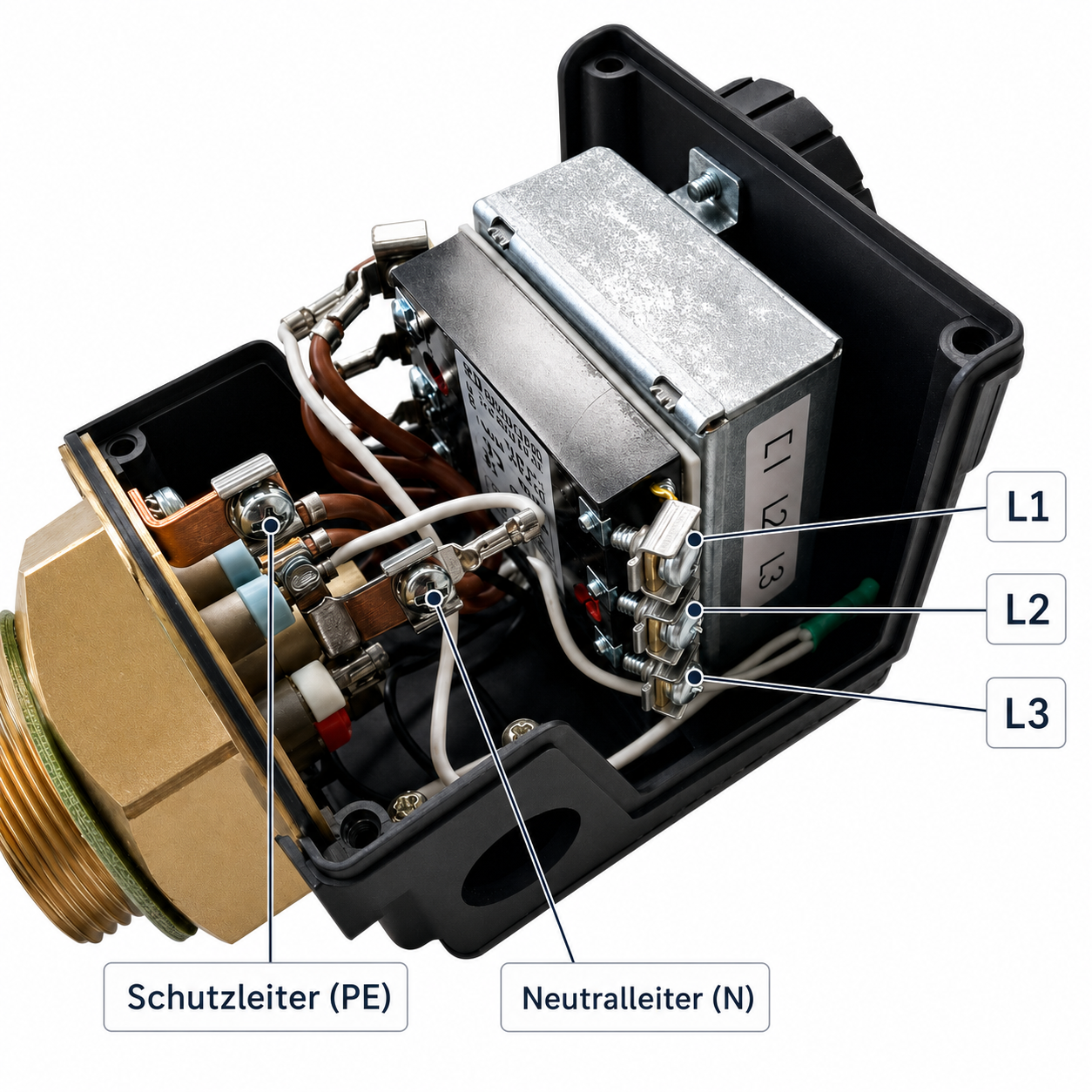

Elektrischer Anschlussbereich – Serie HPZ
Klicken zum Vergrößern

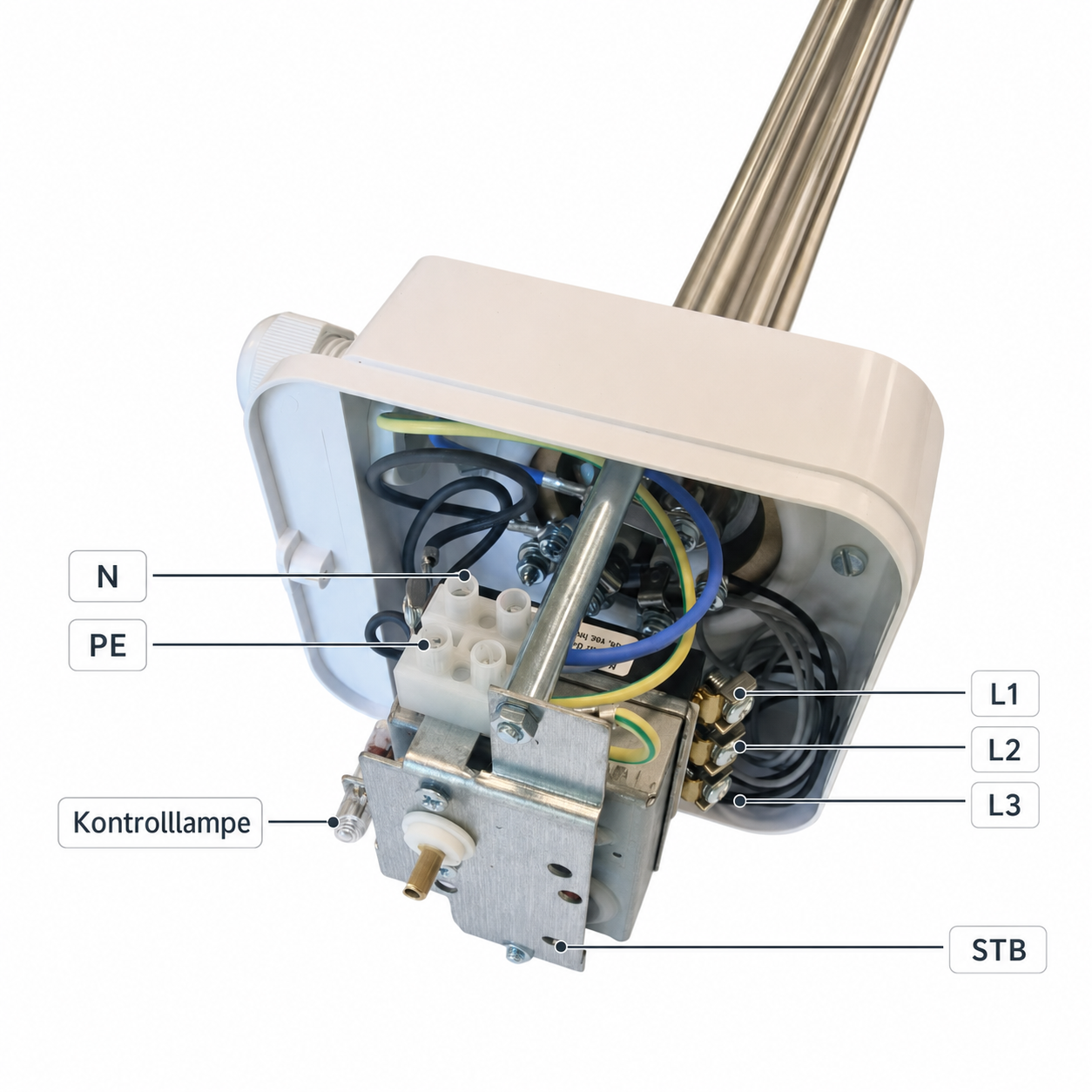

Elektrischer Anschlussbereich – Serie HPD
Alpha Thermotec Heizpatronen werden in eine passende Anschlussmuffe 1½" oder in einen Flansch eingesetzt. Den passenden Flanschadapter können Sie über uns beziehen.
Der Standardanschluss für die meisten Pufferspeicher und Warmwasserspeicher. Die Heizpatrone wird direkt in die Muffe eingeschraubt.
Für Speicher mit Flanschöffnung wird ein separater Flanschadapter benötigt, über den die Heizpatrone montiert wird. Adapter sind bei Alpha Thermotec erhältlich.
Beim Einbau der Heizpatrone darf auf keinen Fall eine Rohrzange verwendet werden – dadurch erlischt die Gewährleistung sofort. Verwenden Sie stattdessen eine Armaturenzange oder einen Gabelschlüssel (NW 60).
Die benötigte Spannung richtet sich nach der Leistung und der Anzahl der Phasen Ihres Anschlusses.
| Betriebsart | Leistungsbereich | Spannung |
|---|---|---|
| Einphasig | 1,5 kW bis max. 3 kW | 230 V |
| Dreiphasig (bis 9 kW) | 1,5 kW bis 9 kW | 230 V |
| Dreiphasig (12 kW) | 12 kW | 400 V |
Im einphasigen Betrieb und im dreiphasigen Betrieb bis 9 kW genügen 230 V. Bei 12 kW im dreiphasigen Betrieb werden 400 V benötigt.
Bei dreiphasigen Modellen können die drei Heizstäbe einzeln geschaltet werden – für eine flexible Leistungsanpassung und genauere Temperatursteuerung, etwa in Kombination mit PV-Überschussnutzung.
Die Installation sollte von qualifiziertem Fachpersonal durchgeführt werden. Elektrische Anschlüsse und Schutzorgane müssen fachgerecht geprüft werden.
Alpha Thermotec Heizpatronen werden in eine passende Anschlussmuffe 1½ Zoll oder in einen Flansch eingesetzt. Den passenden Flanschadapter können Sie separat beziehen. Die Installation sollte von qualifiziertem Fachpersonal durchgeführt werden.
Im einphasigen Betrieb und im dreiphasigen Betrieb bis 9 kW genügen 230 V. Bei 12 kW im dreiphasigen Betrieb werden 400 V benötigt.
Einphasige Heizpatronen reichen von 1,5 kW bis maximal 3 kW für einphasige Stromnetze. Dreiphasige Heizpatronen sind für 1,5 kW bis 12 kW in dreiphasigen Stromnetzen konzipiert.
Ja, bei dreiphasigen Heizpatronen können die drei Heizstäbe einzeln geschaltet werden. Das ermöglicht eine flexible Leistungsanpassung und genauere Steuerung.
Ja, sofern Ihr Speicher einen Flanschanschluss statt einer 1½-Zoll-Muffe hat, benötigen Sie einen passenden Flanschadapter, den Sie über Alpha Thermotec beziehen können.
Nein. Beim Einbau der Heizpatrone darf auf keinen Fall eine Rohrzange verwendet werden – dadurch erlischt die Gewährleistung sofort. Verwenden Sie stattdessen eine Armaturenzange oder einen Gabelschlüssel (NW 60).
