Heizpatrone Heizstab HPZ PV-geeignet
- Artikel-Nr.: HPZ-06000
- Info:
Heizpatrone für Pufferspeicher und Warmwasserspeicher mit ISOLIERTRENNUNG

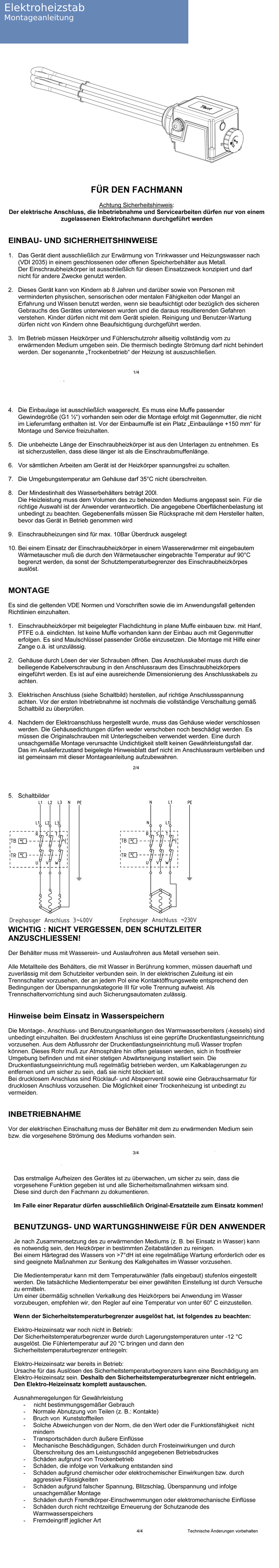

Bitte sehen Sie sich die unten bereitgestellte Montageanleitung mit den technischen Daten genau an, bevor Sie Ihre Heizpatrone bestellen! Bei der Auswahl Ihrer Heizpatrone beachten Sie bitte insbesondere die folgenden Punkte:
- Die Einbautiefe muss zum Durchmesser Ihres Speichers passen. Wenn Ihnen der Durchmesser Ihres Speichers nicht bekannt ist, demontieren Sie bitte den Stopfen der Elektromuffe und messen Sie die Eintauchtiefe mit einem Zollstock.
- Einschraubgewinde 1 1/2"
- vor der Einbaumuffe 15 cm freier Platz nötig
- Mindestvolumen des Speichers
- Anschlussspannung
- Leistung
Die Heizpatrone ist ein elektrisch beheizter Heizkörper, der direkt in den Pufferspeicher oder Warmwasserspeicher eingeführt und fest installiert wird. Die Heizeinheit erhitzt unter Verwendung elektrischer Energie die Flüssigkeit im Speicher. Die Heizpatrone hat einen Betriebs- und einen Sicherheitsthermostat. Sie können mit dem Regler die Betriebstemperatur zwischen 34,5°C und 78,5°C stufenlos einstellen. Das Sicherheitsthermostat ist fest auf 98°C eingestellt. Die unbeheizte Zone der Heizpatrone beträgt ca. 100 mm ab Dichtfläche.
Einsatzbereich
- Nur isolierte Heizpatronen sind für Brauchwasserspeicher geeignet. Bitte bei Bestellung beachten!
- Die Heizpatrone wird als Zusatzheizung bei Heizsystemen mit nicht automatisch betriebenen Heizkesseln eingesetzt, um den Frostschutz bei Abwesenheit sicherzustellen.
- Außerdem ist die Heizpatrone bei solarthermischen Anlagen zum Ausgleich der von der Sonneneinstrahlung abhängigen Schwankungen notwendig.
- Die Heizpatrone schaltet sich nur beim Unterschreiten der voreingestellten Temperatur im Pufferspeicher ein. Die Notheizung garantiert damit zu jeder Zeit eine Erwärmung des Pufferspeicherinhalts.
- Die Heizpatrone ist als zusätzliche Heizung deutlich günstiger als Zusatzheizungen mit Gas, Öl oder Pellets, bei dem zeitlich begrenzten Einsatz der Heizpatrone sind die Stromkosten vertretbar.
- Die integrierte Isoliertrennung schützt vor elektro-chemischer Spannung im Speicher und verhindert dauerhaft Korrosion. (Billige Heizpatronen werden damit nicht ausgerüstet!!!)
Technische Daten
| Typ | HP15-350 | HP25-350 | HP30-350 | HP45-450 | HP60-560 | HP75-600 | HP90-710 | HP120-850 | |
| Leistung | W | 1500 | 2500 | 3000 | 4500 | 6000 | 7500 | 9000 | 12000 |
| Spannung | V / 50Hz | 1*230 | 3*230/400 | 3*230/400 | 3*230/400 | 3*230/400 | 3*230/400 | 3*230/400 | 3*230/400 |
| Eintauchtiefe | mm | 300 | 380 | 330 | 440 | 500 | 600 | 660 | 760 |
| Verschraubung | Zoll | 1 1/2" | |||||||
| Betriebstemp. | °C | 34,5°C ~ 78,5°C, Regelung durch Thermostat | |||||||
| Maximaltemperatur | °C | 98 | |||||||
| Bauform | mit Gewinde | ||||||||
| Konstruktion | Gefertigt aus rostfreiem Edelstahl | ||||||||
| Material Heizschlange | Incoloy 825 (Nickel-Eisen-Chrom-Legierung) | ||||||||
| Gehäuse | Plastegehäuse mit Temperaturregler und Stromanschluss IP54 | ||||||||
